Jednou jsem dostal nápad, že zkusím nahradit drahý neon (řádově za 4000) za led diody - LED neon (materiál na celé podsvícení auta vyjde pod 1000Kč). Tuto variantu neonu z LED diod jsem videl prodavat v řadě obchodů, ale za mnohonasobne vyšší cenu než když si to vyrobíte sami (prodejce profesionálního LED neonu) Rád bych vam tu ukázal jeho konstrukci a elektronické zapojení. Není to nic složitého a zvládne to každý člověk s trochou šikovnosti a s obyčejnou pájkou na pájení elektronických součástek (stačí bohatě trafopájka) Výhoda LED neonu je, že neztrácí na svitu, nerozbije ho kamínek, malý a lehký, vodovzdorný, lehká montáž, případná snadná oprava. Možné použití jako podsvícení auta (neon), motoru, zavazadlového prostoru, nohou, pedálů, úložné schránky, …
1. Nejduležitější je vzorec pro výpočet odporu pro Led diody -> Ohmův zákon (jak na LED neon tak na použití na celém autě):

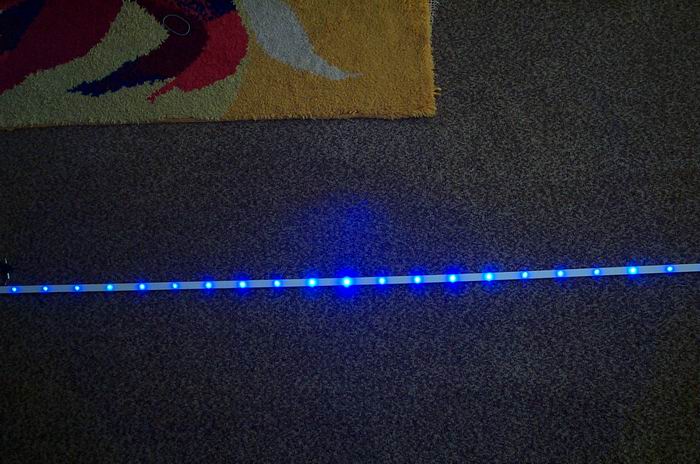

 2. Další je na řadě rozvržení délky LED neonu - nejlepší je si lehnout pod auto s metrem a naměrit si nejdelší délku lišty jaká se vám tam vejde,čím delší tím je podsvícení lepší. Já mám pod prahama 170cm dlouhý LED neon 3. Důležité je si zvolit správné mezery mezi jednotlivými leddiodami - tim se určuje jak se budou navzajem překrívat kruhy na silnici a v jaké minimální výšce může být ledneon umístěn. Čím blíž budou u sebe led diody, tím lépe se jednotlivé odrazy na silnici překryjí a udělají efekt rovnoměrné čáry. Čím blíž jsou u sebe led diody, tím může být LED neon blíže jekéhokoliv předmětu,vis tabulka níže, ale zase je zbytečné dávat led diody 3 cm od sebe kdyz je LED neon 20 cm vzdálen od vozovky, ten rozdíl tam už není tolik vidět 4. Když máte rozvržené mezery mezi jednotlivými led diodami, tak si spočítejte počet použitých led diod - délka lišty použitá pro LED neon vydělit délkou mezi lištami (jednotky zvolte v cm a nezapomente na započítání nulté led diody a nechat si alespoň 2cm od okraje lišty-to aby jste měli kam přichytil lištu a aby se měla první a poslední led dioda kam uchytit).

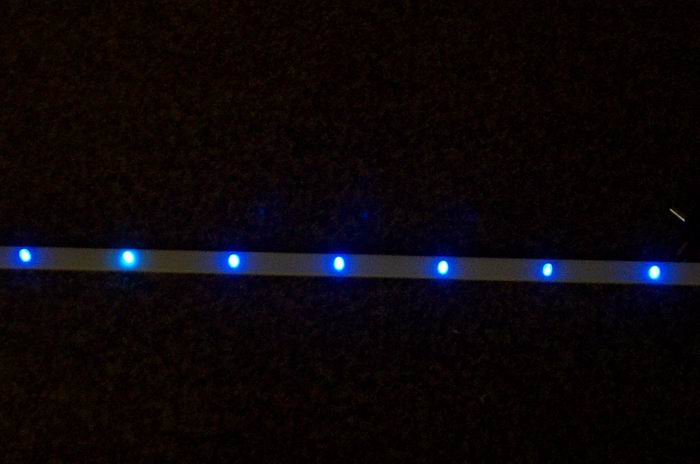

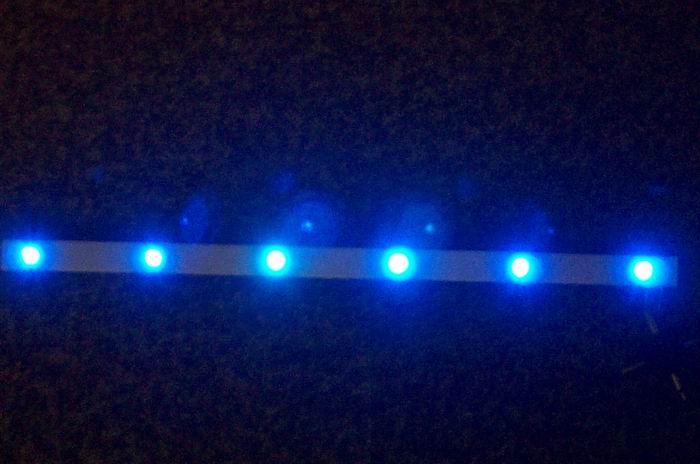

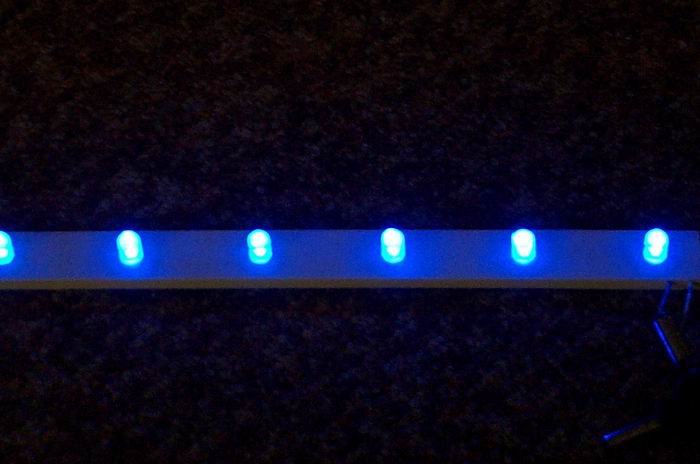

LED neon se vzdáleností LED diod 7 cm od sebe

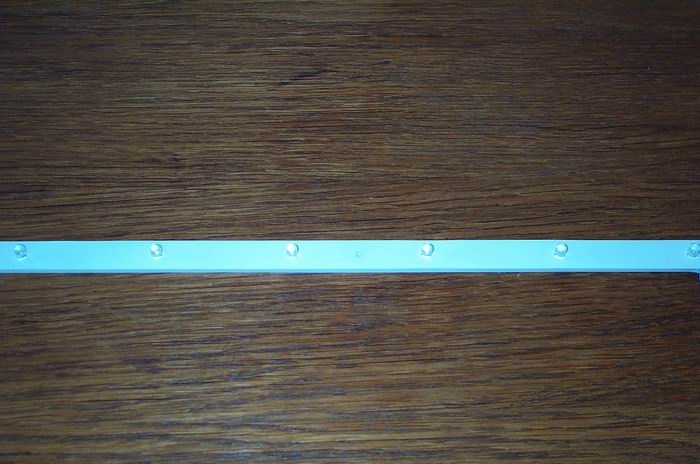

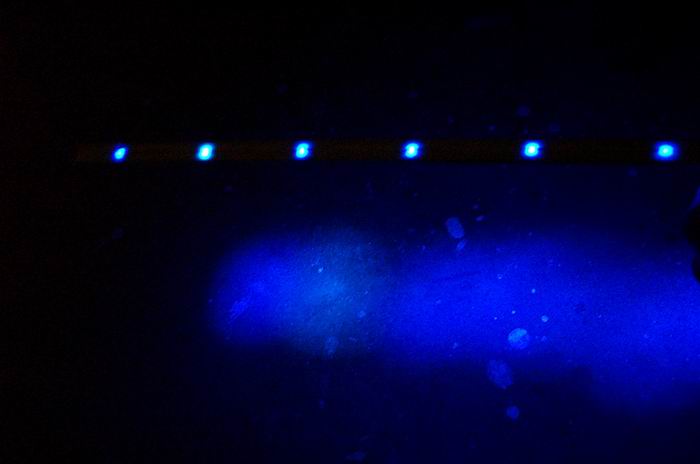

LED neon se vzdáleností LED diod 6 cm od sebe

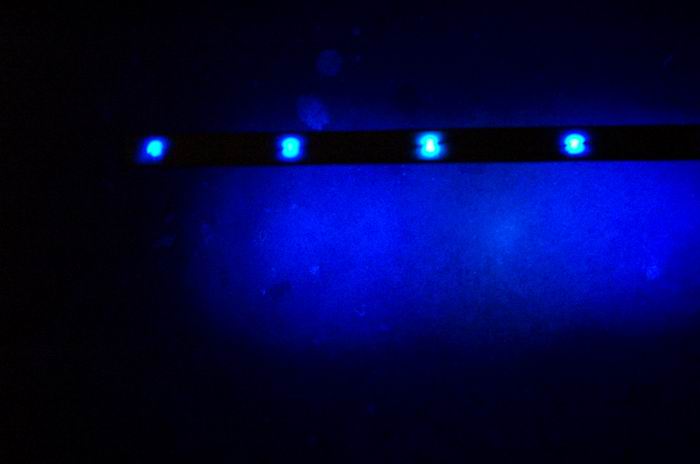

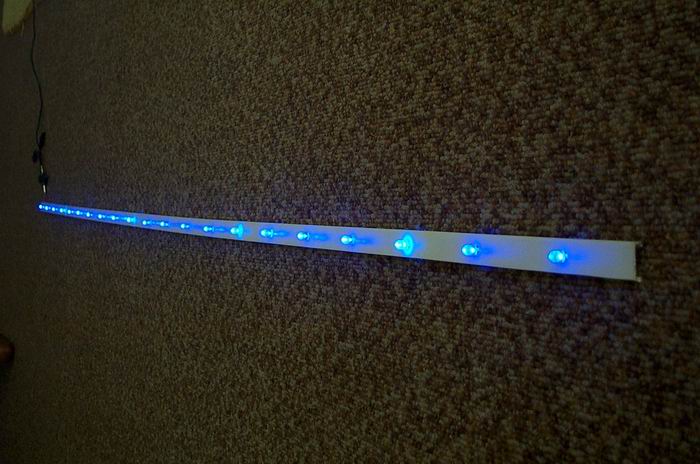

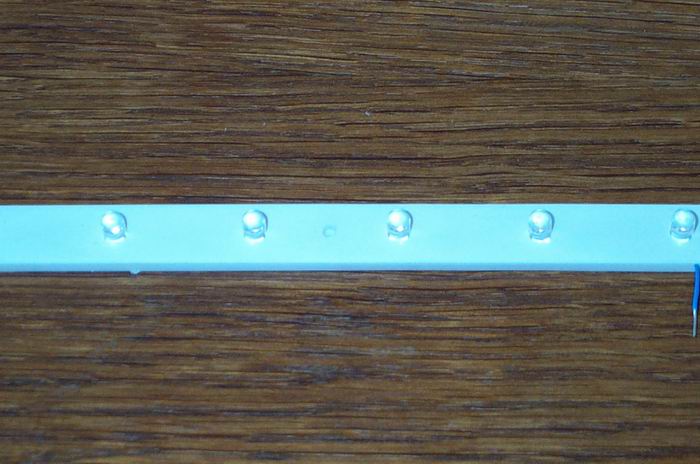

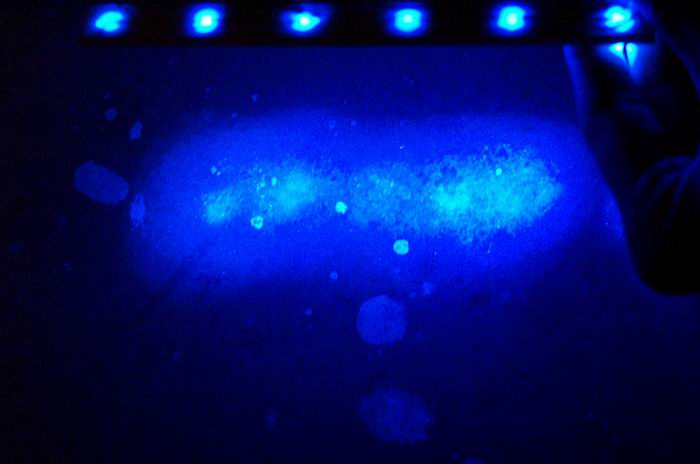

LED neon se vzdáleností LED diod 3 cm od sebe

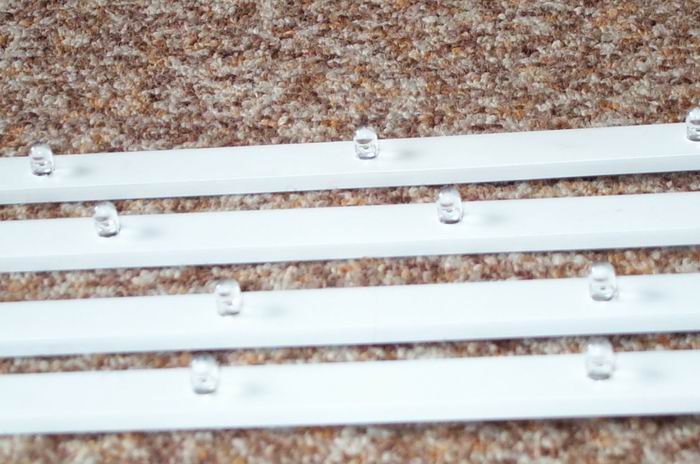

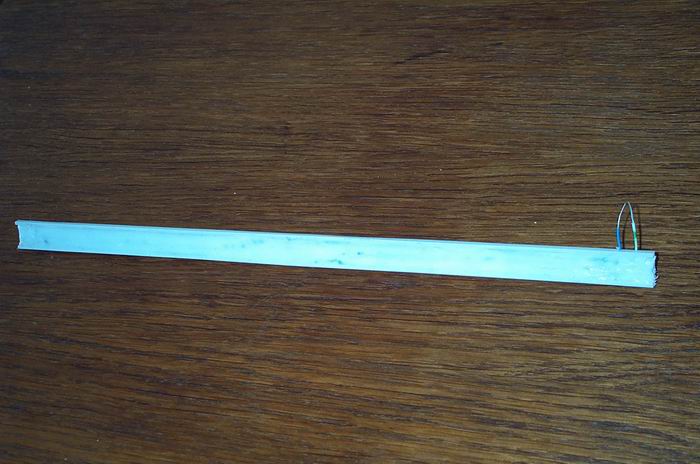

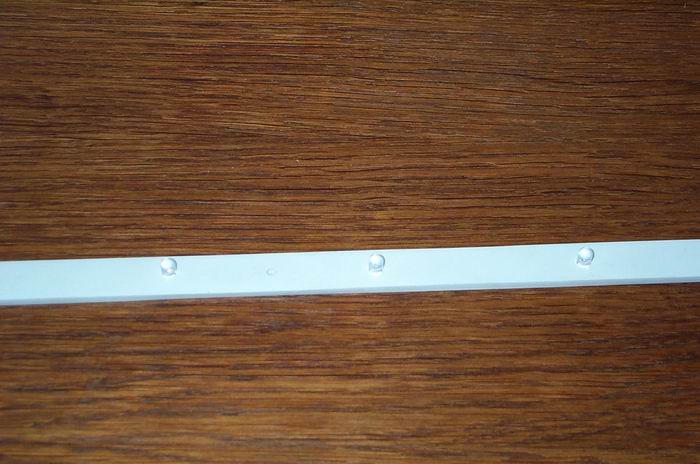

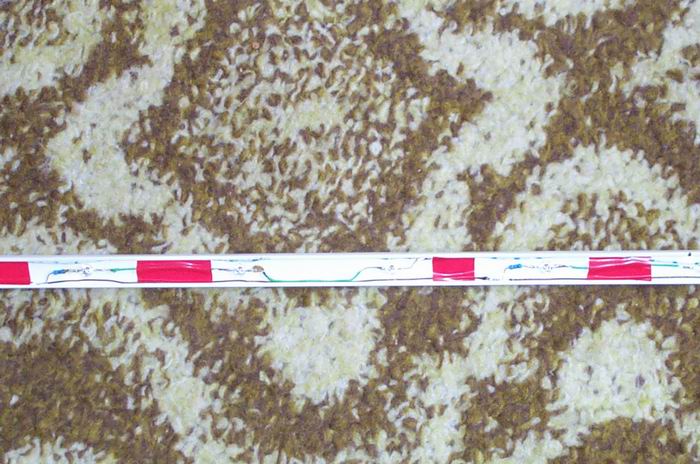

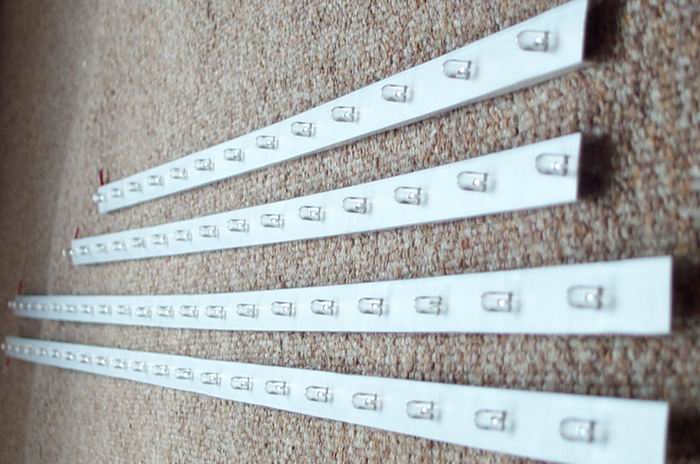

Když máte rozvržený LED neon tak už zbývá ho jen vyrobit. 1. Nejdříve si musíte koupit lištu, do které budete dávat led diody. Nejlepší variantu co jsem vykoumal je plastová lišta pro vnější vedení elektroinstalace po zdi pro počítačové sítě o rozměrech 15 mm šířky a 4 mm výšky (část lišty bez děr}, celková výška lišty 1.2 mm (hodně se to používá na dřevěných chatách nebo tam, kde se nechce bourat zed a použijí se tam tyto plastové lišty. Mají je v jakémkoliv železářství nebo stavebnictví) Tyto lišty se prodávají po 2 metrech a jedna stojí do 30kč. 2. Potom si na lištu nakreslete a vyvrtejte díry pro diody s těmi rozestupy, které se vám hodí pro vaše použití. Nezapomeňte si nechat na koncích lišty aspoň 2cm pro uchycení pod auto 3. Teďka na vás čeká vlastní elektrická konstrukce LED neonu, nejlepší je pomaličku postupovat pěkne po jedné Led diodě. A) Po celé délce lišty si natáhněte 2 kabely (dráty) pro plus a mínus napětí. Umístěte je co nejdál od sebe-do stran lišty B) Potom postupně zapajujte lednoltivé Led diody. Odizolujte plus vodič, naletujte 100ohm odpor (stačí OBYČEJNÝ 0,6W odpor metalický nebo keramický-na Watech nezáleží, protože Led diodami protéká jen málo mA) a přiletujde na plus nožičku první led diody. Mínus nožičku od první led didody přiletujde na plus nožičku druhé led diody. Mínus nožičku druhé led diody přiletujte na plus nožičku třetí led diody. TEĎ POZOR, mínus nožičku třetí led diody přiletujte na odizolovaný mínusový vodič co vede celou lištou. Aby vám drátky držely na lište, tak si je můžete přilepit izolační páskou. Tento postup pájení leddiod praktikujte až ke konci lišty (vis schéma LED neonu). C) Pokud vám na konci lišty zbyly pouze 2 Led didody, tak k nim napájejte odpor 220 ohm misto 100ohm, díku většímu odporu máte větší ubytek napětí a tím můžete zapojit pouze dvě led diody aniž by se vám spálily. Pokud zbyla na konci lišty pouze 1 led dioda, tak k ní přiletujte 470ohm odpor (nebo je ještě lepší 2x220ohm-440ohm, svítí to přesně tak jak má). Zapojení dvou nebo jedné led diody je přesně stejný jako v bode A, akorád změníte odpor a mínus zapojíte ke kabelu na poslední led diodě.

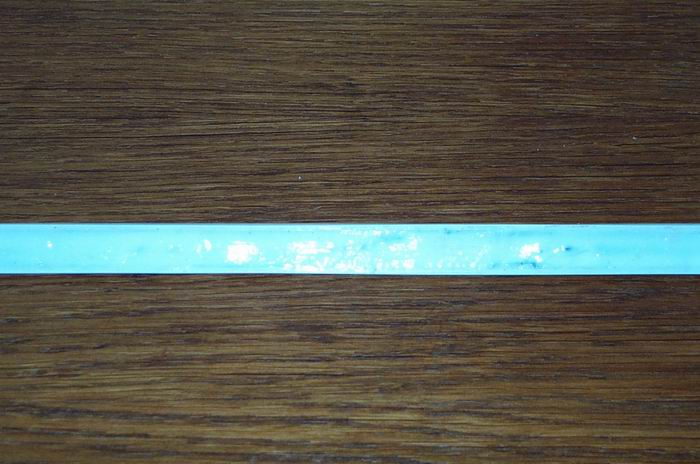

4. Když máte hotový a fungující LED neon, tak už jen zbývá ho zalít ze zadní strany NEUTRÁLNÍM silikonem (nerozleptává kov) - to aby bylo elektrické zapojení chráněno proti vlivu počasí a v zime proti soli na silnicích - pokud to nebudete mít zalité silikonem, tak vám zreznou nebo i odpadnou dráty a přestane vám LED neon fungovat (už se to někomu stalo, tak bych to nepodceňoval nebo si můžete LED neon vyrábět znova) Pokud to zalijete, tak už není co by vám zrezlo. Vše je z plastu a klidně ho můžete ponořit do vody a i tam svítí:)

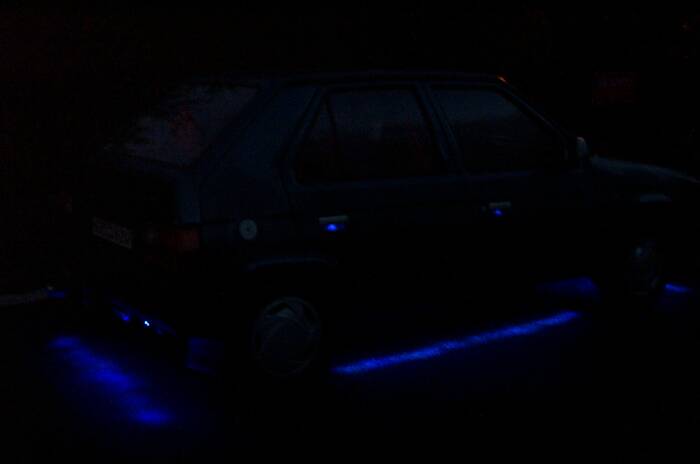

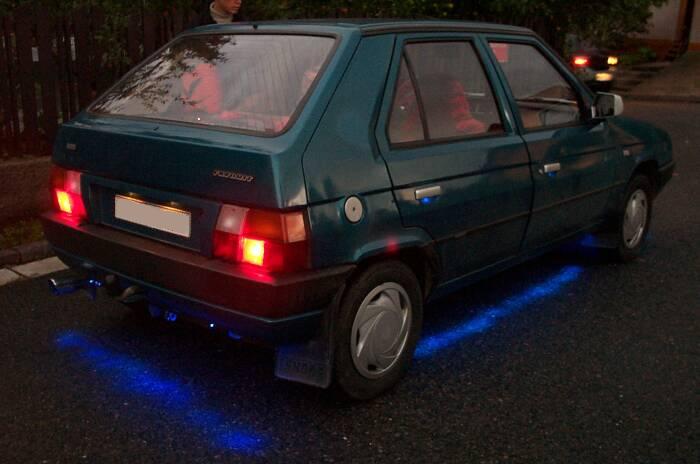

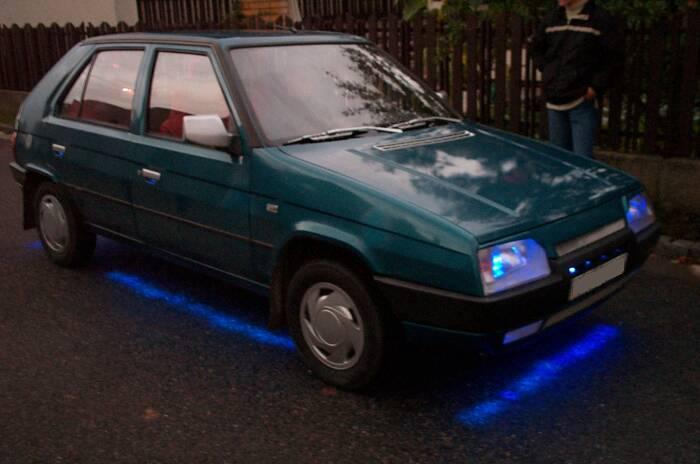

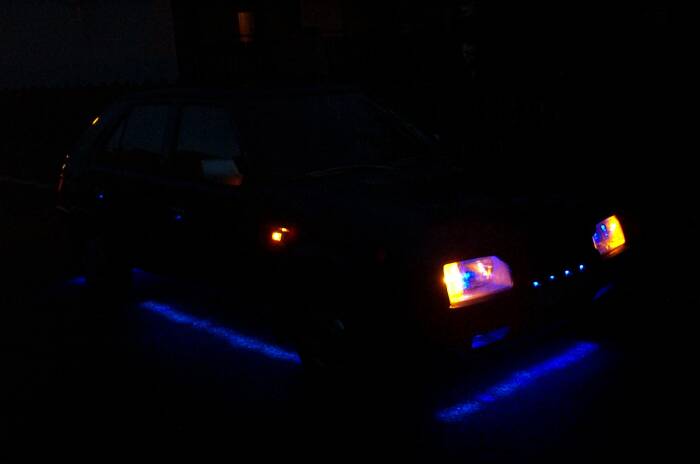

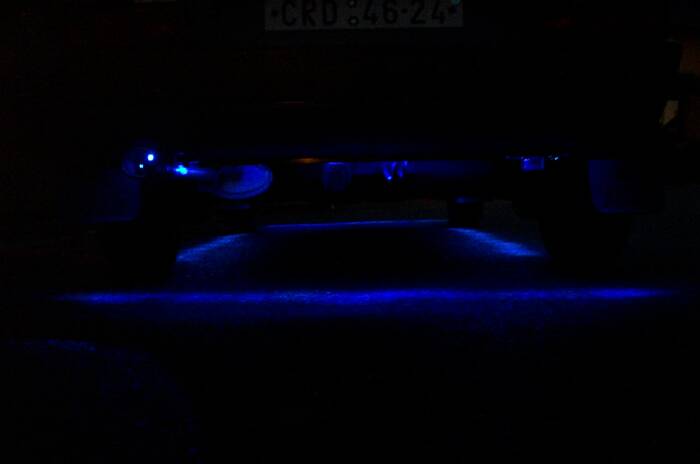

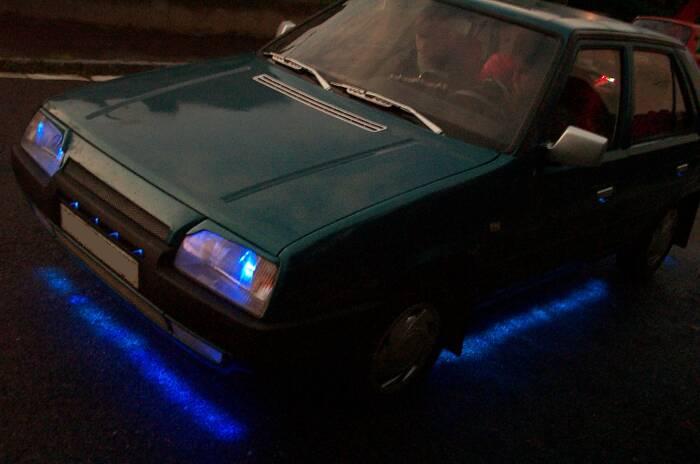

Uchycení zaleží především na typu auta a umístění LED neonu, s tím si už musíte pohrát sami. Všeobecně je nejlepší si ho uchytit pomocí šroubů, to vydrží navěky. Nebo je táké dobré si ho přilepit silikonem nebo nějakým jiným lepidlem Na mém Favoritu je LED neon na prahu uchycen šroby na začátku a na konci lišty, a ještě na 5 místech zacvaknut do prahu (nemusel jsem vůbec do prahu vrtat díry, zacvaktul jsem ho směrem do středu auta pomocí plíšků do odtokových otvorů v prahu) Vpředu a vzadu auta je LED neon přišroubován na několika místech na nárazník. Před zadním LED neonem jsem musel umístit lištu, aby nešly vidět jednotlivé led diody (vypadá to fakt hnusně), ale pouze odraz na silnici Po uchycení vám už jen zbývá přívést plus a kostru k LED neonům - paralelní zapojení (plusy lednotlivých LED neonů spojte k sobě a mínus zapojte na kostru auta) a doporučuji zapojit plus pod trvalým napětím na nějáké speciální tlačítko v interieru, ať si můžete kdykoliv zapnout či vypnout osvětlení vašeho auta. Pro lepší přechod LED diod a pro rozptyl světla je dobré každou LED diodu jemně rozbrousit nejjemnějším vodním papírem broušeným pod vodou (matný povrch čočky LED) Pokud chcete docílit efektu pulzování jako v NFS - Underground 2 (třetí nejlepší pulzující neon), tak si postavte pulz LED neon (k obvodu musíte jenom přivést zem (mínus) od každého LED neonu, elektrická konstrukce LED neonu je STEJNÁ): Ve Favoritovi jsem vedl kabely z pod prahů a předního nárazníku z prostoru motoru do kabiny průchodkami pro kabely ke světlům (nutná demontáž budíků), ze zadního nárazníku jsem prostrčil kabel bužírkou pro elektroinstalaci co je ve spod kufru pro vývod na elektriku pro přívěs a pak vnitřkem auta jsem táhl kabel pod plasty co kryjí prahy až k vypínači který je nejlepší umístit u řidiče (použil jsem nevyužitý slot tlačítka pod tlačitkama pro světla-použil jsem originál Favorit tlačitko pro zapnutí světel). Plus jsem si vzal z trvalého napětí pro parkovačky který je u vypínače. Pro efekt svícení jako neon nezapomeňte umístit LED neon tak, aby jednotlivé Led diody nešly vidět přímo na autě, ale pouze jejich odraz na vozovce (mužete buď jednotlivé Led diody na LED neonu dát do bužírky nebo umístit lištu za nějakou překážku či vyvýšeninu)
|
