Zadní světla u Favorita realizovaná z LED diod - Autor Knorr
Tato úprava je nepovolená pro provoz na pozemních komunikacích - viz FAQ
|

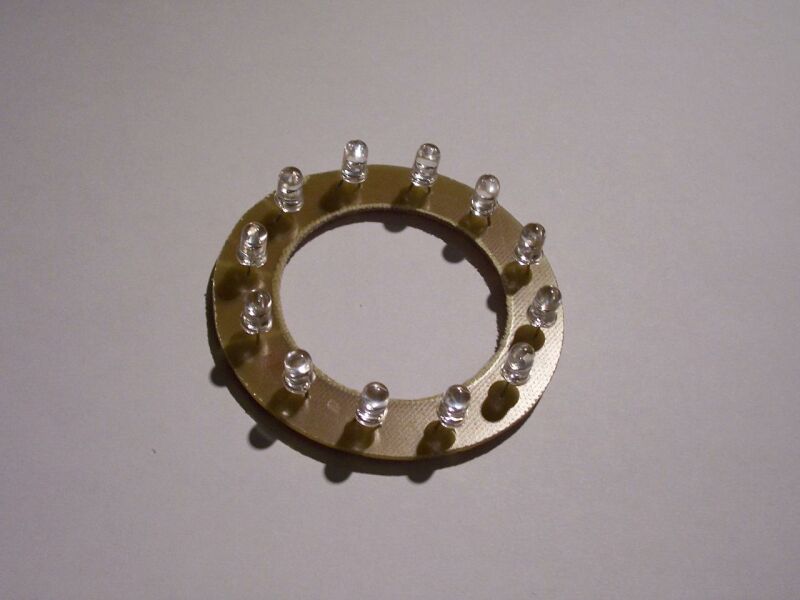

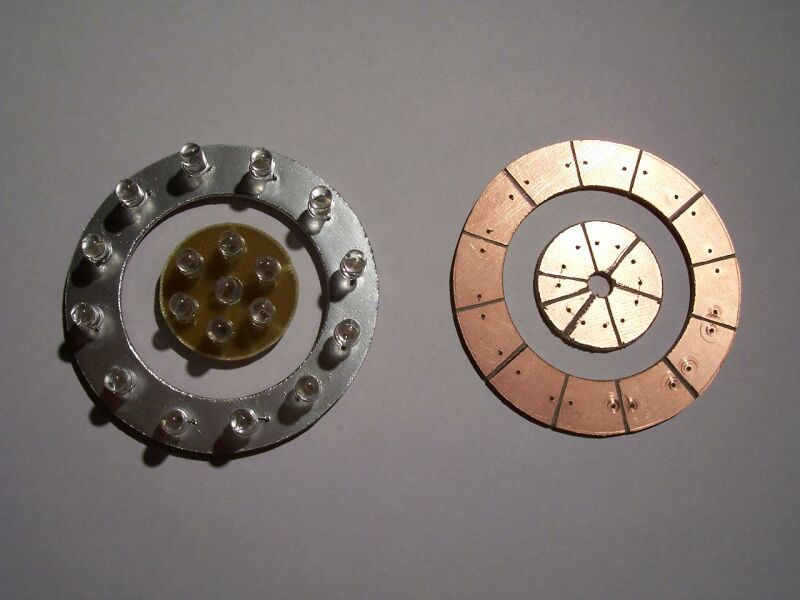

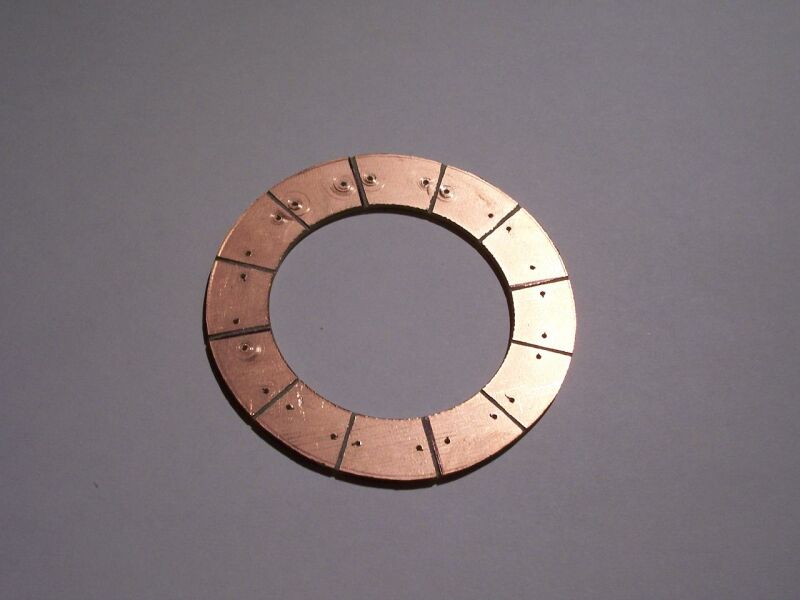

Co budeme potrebovat: -super svietivé led diody cervené 2000 mcd/2 V (mozete daj aj biele ja som chcel zadné círe zatial nevidalo) chlapec od ktorého som prevzal a upravil tieto krúzky tam mal 10 000mcd co je az prílis si myslím lebo tieto 2 000 mcd svietia dost silno -zvysky plosného spoja -letovacku -kable Postup: Najpr si vyrezeme s plosneho spoja kruzky to je asi najobtiaznejsie co buteme musiet urobit. Ja som zvolil priemer kruzkov 7 cm a vnútorného 5 cm (vyrezával som to na stojanovej vrtacke. Najskor som vyrezal vnutro takymi nastavcami na vyrezavanie dier napr do dreva existuju toho rozne velkosti. potom som rucne vyrezal vonkajsok pilkou na zelezo a zabrusil som to pilníkom. Ked vyrobime tieto kruzky musíme si oddelit jednotlívé spoje to urobime velmi lahko medenú plochu si rozkreslíme tak, ako je to na obrázku. A do medenej casti vyrezeme ciarky tak aby sme prerezali medeny plat az do umelej hmoty. Tym nám vzdnike 12 castí na krúzku. Vyvrtame si diery do plostneho spoja tak ako je to na obrazku. A je to vonkajsí kruzok máme hotovy. Teraz musime spravit vnutorny kruzok ktory bude sluzit ako brzdove svetlo. Staci zobrat mensi nastavec na vrtacku a vyrezat s nim do plostneho spoja kruzok. Takto vyrezany kruzok si zasa rozdelime tento krat na 6 casti ako je to na obr. Takze kruzky su vyrezane ideme letovat. Zobereme jednotlive diody a pretiahneme ich dierami tak aby hlavicka diody bola na opacnej strane ako je medena cast plosneho spoja (povodny autor od ktoreho som prevzal tieto kruzky to mal priamo naletovane na tej medenej casti. podla mna to elpsie drzi ked je to skrz)

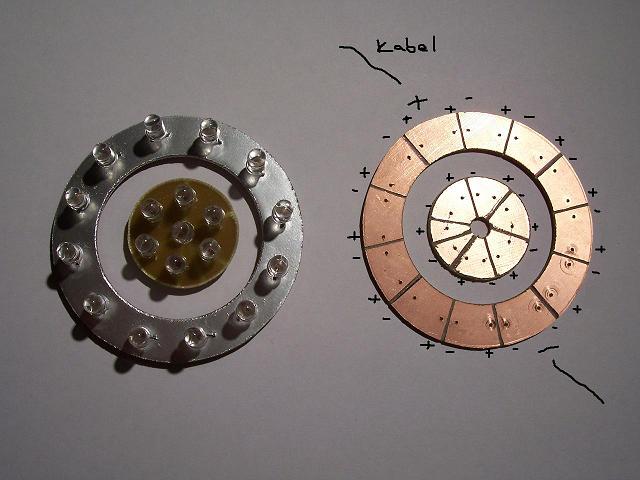

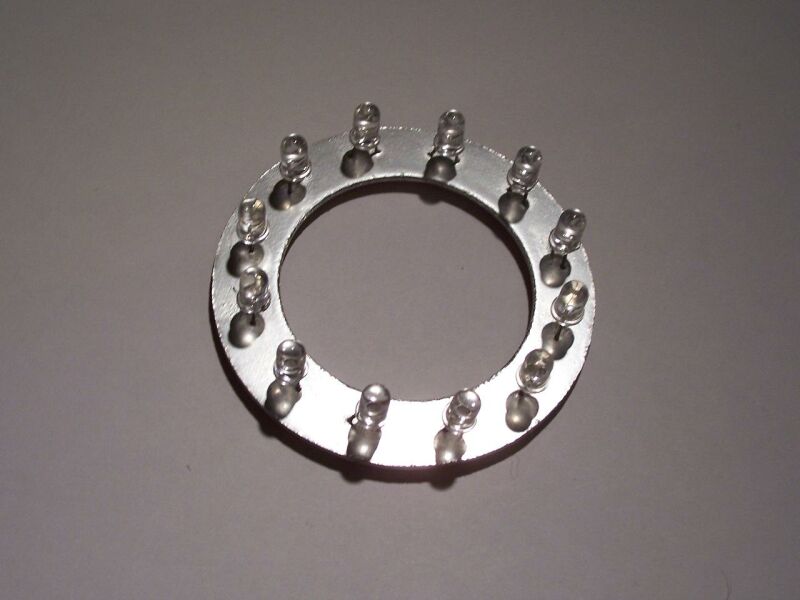

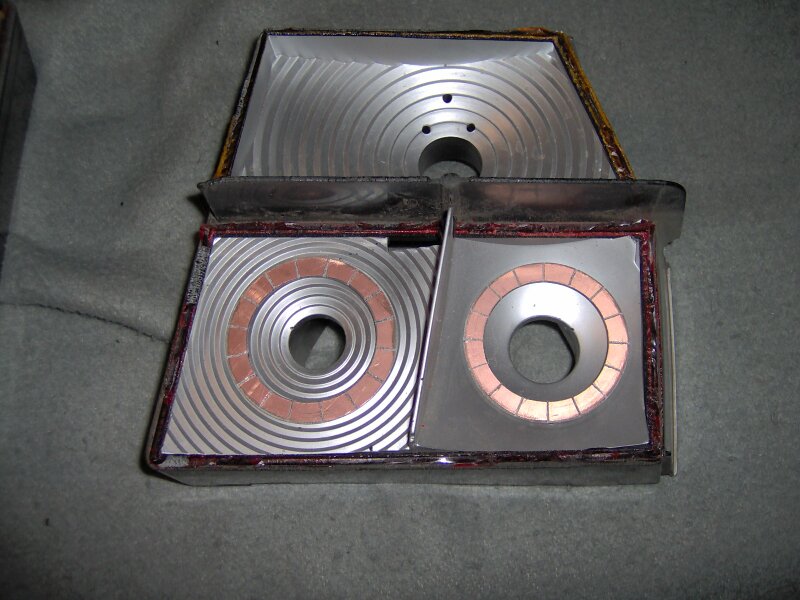

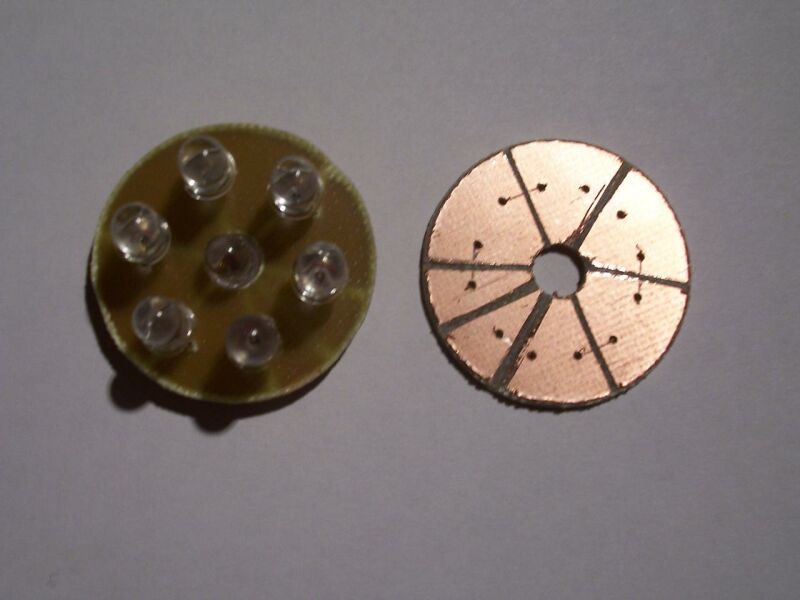

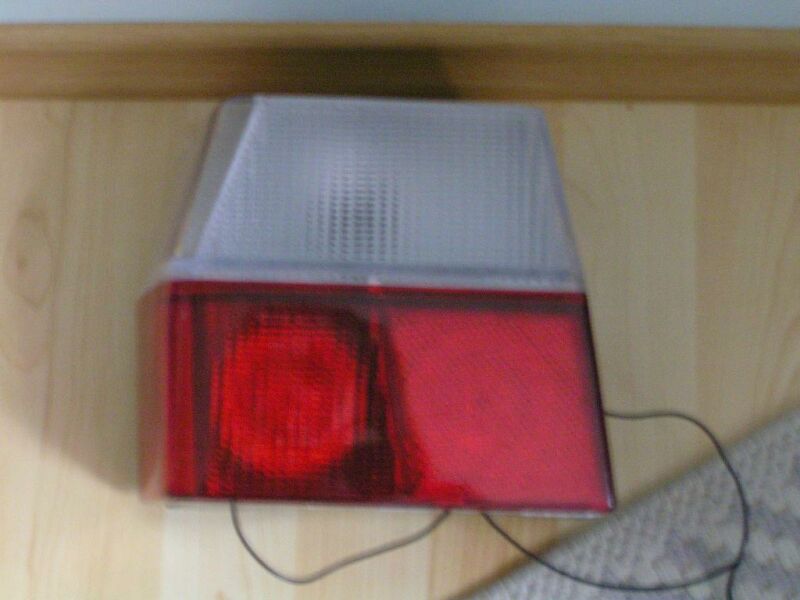

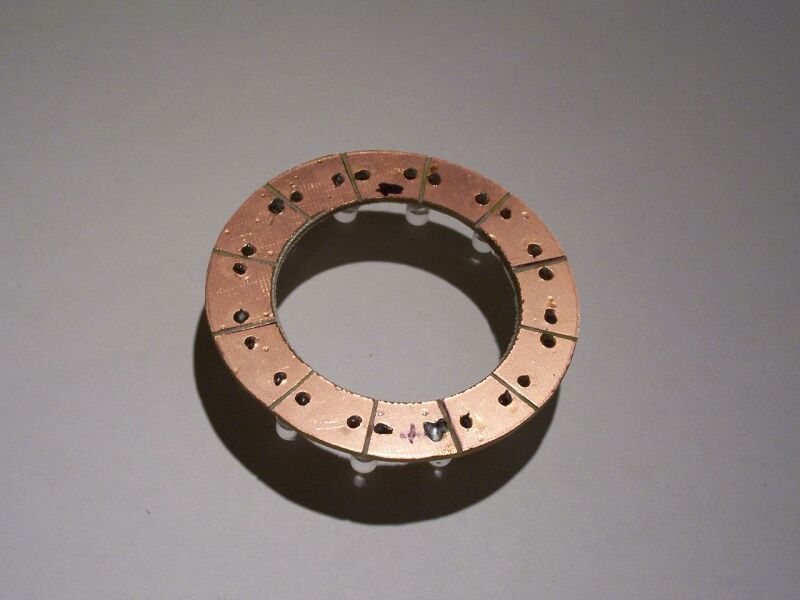

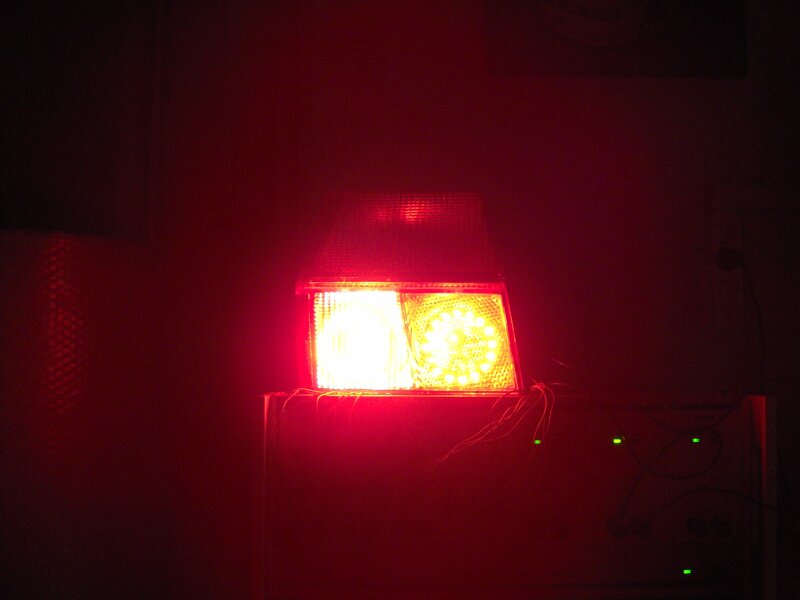

Na velkom kruzku zapojime diody do dvoch skupin po 6. tak aby boli +-+-+-+- aby ich sucet daval 12 V. Tým som odstranil problem s odpormi. presne popisane +- je na obr. Maly kruzok zapojime obdobným sposobom ale nedelime na dve skupiny staci jedna. musime tam ale spravit zarez naviac ktory bude oddelovat posledne +-. katiez to vidno na obr. Takze to by bolo zapojenie. Vrchnu cast so strany diod som potom este zastriekal striebornym sprejom chcel som totiz cire svetla ale to mi dako nevyslo (mozno raz). Celu tuto srandu zletovanu som potom nalepil na chromove kruzky ktore som pouzil z vodovodnej baterie. su to kruzky tore su okolo rurky pripevnene na stenu tento obr casom dodam. Samozrejme som dotikovú plochu odizoloval tesnenim + som to preistotu cele zasilikonoval silikonom. Takto zhotovene kruzky potom staci vlepit do originalnych svetiel naletovat si vonkajsie kruzky namiesto ziarovky svetiel a vnutorne kruzky namiesto ziarovky brzdy.
|
