(Knight) Rider - Pohyb světelného bodu
Tato úprava je nepovolená pro provoz na pozemních komunikacích - viz FAQ

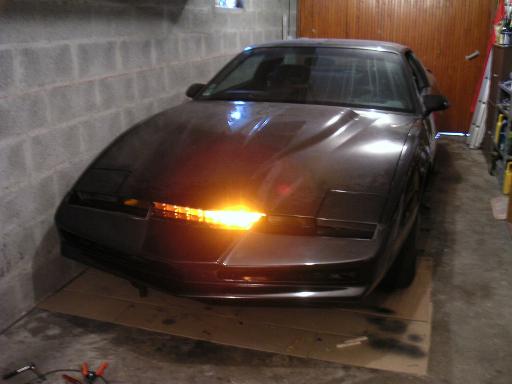

kliknutím zvětšíte obrázek       Zařízení imituje pohyb světelného bodu zprava doleva a zpět jako tomu je ve známém seriálu se super autem Knight Rider. Dnes podobné světlo umísťují někteří zahraniční motoristé do zadního okna automobilu, aby zvýraznili sešlápnutí brzdového pedálu.

Download:
Kliknutím stáhnete zip soubor
Nezmenšené schéma, DPS
a osazovací DPS Rideru

117 kB
Kliknutím otevřete PDF soubor
Tištěný spoj Rideru
velikost 1:1 - tisk

23 kB
Kliknutím otevřete video ve Quick time player
Video Rideru v PC
Quick time player

3 MB

      Jako zdroj signálu pro pohyb světelného bodu je použit oscilátor s binární děličkou, kodér z hradel XOR, dekodér jedna z deseti a tranzistorové spínače.
      Oscilátor s děličkou jsou sdruženy v IO1 typu CMOS 4060. Pasivní součásti okolo IO1 určují kmitočet oscilátoru a tím i rychlost pohybu světelného bodu.
      Kodér z hradel XOR používá IO2 typu CMOS 4070. Po dobu prvních osmi taktů oscilátoru je na výstupech hradel XOR binární signál měnící se od 000 do 111 vzestupně, po dobu dalších osmi taktů je na výstupech hradel signál měnící se od 111 do 000 sestupně. Kodér zajišťuje, že se světlo pohybuje plynule zprava doleva i zleva doprava.
      Binární signál z kodéru je převeden na kód jedna z osmi pro buzení jednotlivých světel dekodérem IO3 typu CMOS 4028. Výstupní signály z IO3 jsou výkonově zesíleny spínacími tranzistory T1 až T8.
      Jako světla mohou být použity buď diody LED D2 až D9, umístěné na desce s plošnými spoji, nebo žárovky Z1 až Z8, připojené k desce přes vývody O1 až O8. S tranzistory typu BC338 lze spínat žárovky 12 V s výkonem max. 4 W. Namísto jednotlivých žárovek lze s výhodou použít dvojic paralelně spojených žárovek po 1,2 W.
      Dioda D1 chrání IO před přepólováním napájecího napětí. Zapojení je navrženo pro napájecí napětí 12 V, ale pracuje již od 4,5 V. Při nižším napájecím napětí je nutno přiměřeně zmenšit odpor R11, který určuje proud diodami LED.

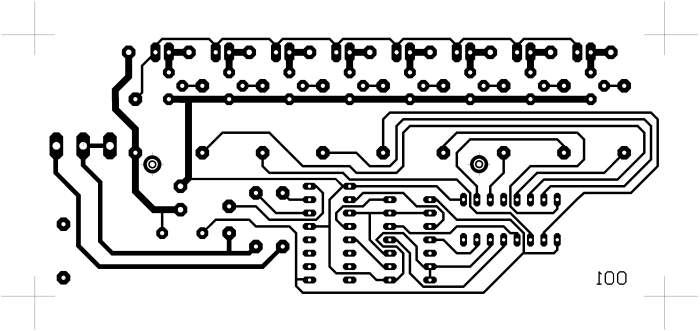

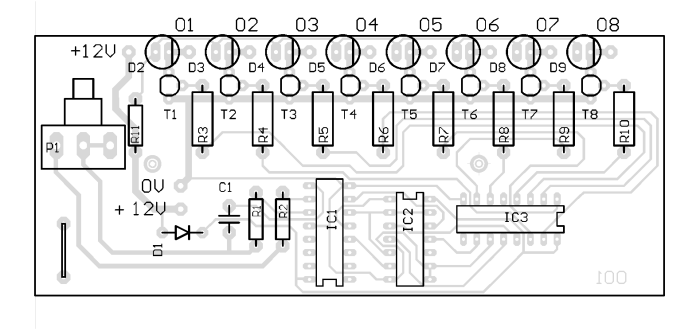

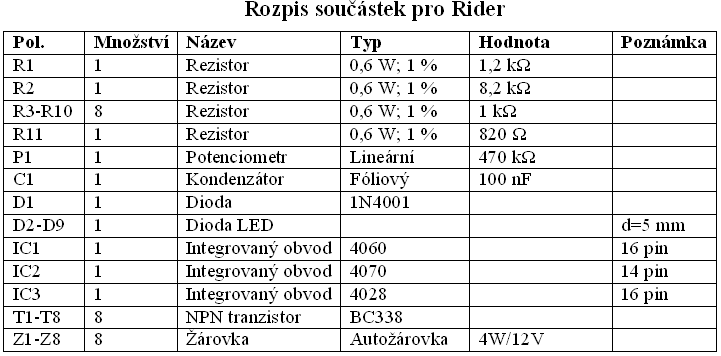

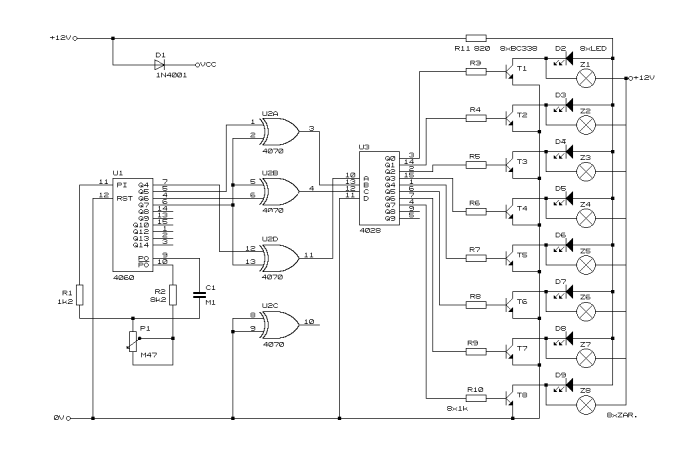

schema rideru tišták rideru osazovací nákres rideru rozpiska součástek rideru

kliknutím zvětšíte obrázek kliknutím zvětšíte obrázek kliknutím zvětšíte obrázek

Download parametrů integrovaných obvodů-data sheet:
Kliknutím otevřete PDF soubor
IC 1 - 4060

82 kB
Kliknutím otevřete PDF soubor
IC 2 - 4070

57 kB
Kliknutím otevřete PDF soubor
IC 3 - 4028

215 kB
