Osvětlení přístrojové desky - Autor Admin

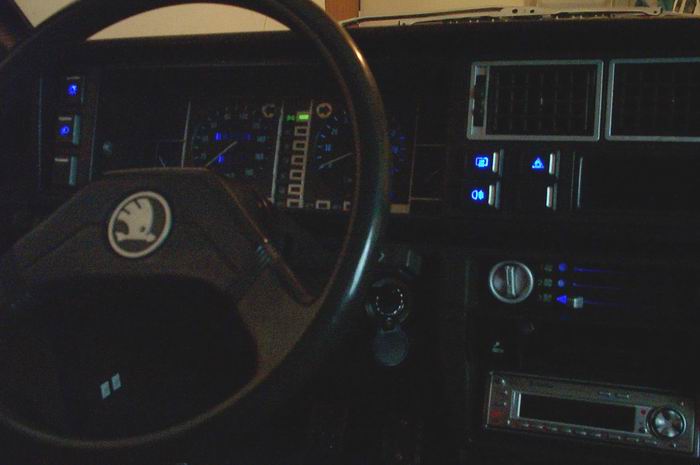

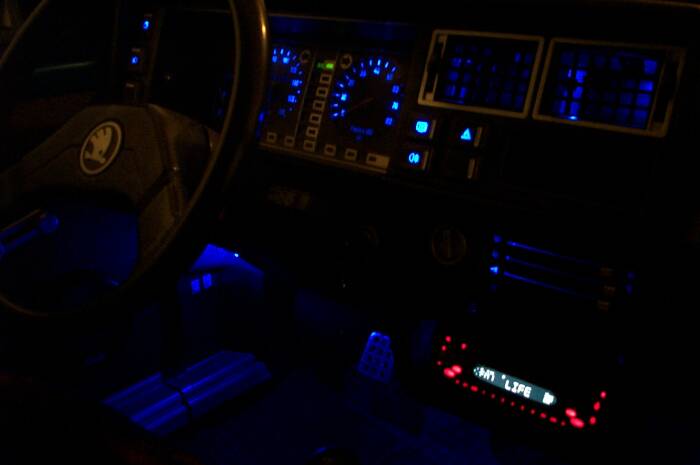

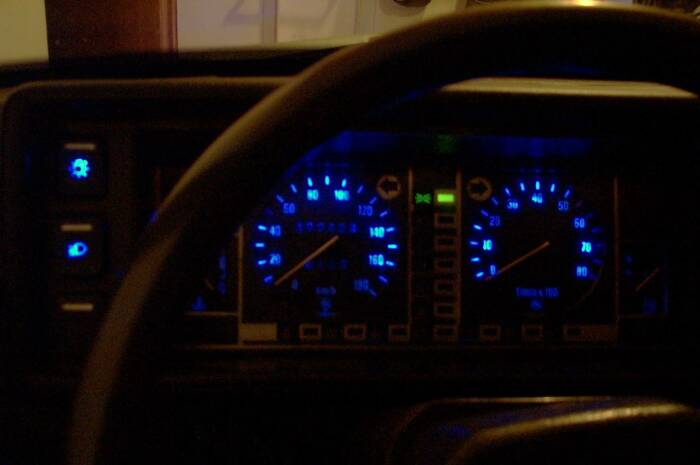

Celé podsvícení palubní desky jsem změnil na modrou barvu pomocí 5mm supersvítivých 3000mcd@20mA LED diod (možnosti nákupu u GM Elektronic nebo u GES Electronics) s potřebným napájením 3,3V-je třeba přidat sériově k ledce odpor 470ohm -> úbytek napětí 9V (odpor se může přiletovat na jakýkoliv vývod napájení ledky). LED dioda je umístěna do původní patice pro 0,5W žárovičku v přístrojové desce, nažičky napájení ledky vyveďte na napájecí kontakty patice. Nezapomeňte zaizolovat kontakt odporu s jednou z paciček ledky, kde je napětí 3,3V, kdyby se na toto místo dostalo 12V, tak se LED dioda spálí. Pokud LED dioda nesvítí tak se neděste, stačí pouze otočit patici o 180°. Stejný postup je i u tlačítek na palbní desce       Je ještě zapotřebí obrousit (nebo acetonem odstranit) zelený nátěr ze spod budíků tím nejjemějším brusným papírem pod vodou (je to 280 nebo 1000 a musí se brousit namočený do vody), jinak téměř modré světlo neuvidíte a pokud si někde obrousíte černou barvu, tak si ji začerněte zpátky černým lihovým fixem. Stejný postup je i u tlačítek na palbní desce       Pro lepší osvětlení budíků jsem přidal zezadu doprostřed nahoru 1 modrou 5mm LED diodu zapojenou paralelně s 470ohm odporem do desky na přístrojovku.       Nedoporučuju měnit žárovičky za LED diody u osvětlení ručiček na přístrojové desce (tři žárovicky které jsou úplně nejvýš na přístrojové desce a ústí do bílého uzavřeného plastu, nikoliv do prostoru budíků). LED dioda je velice směrová (20-60°) a kdyby jste tyto žárovičky vyměnily za ledky, tak neuvidíte v noci ručičky budíků. Podobný návod na změnění barvy přístrojové desky pomocí LED diod můžete najít na www.favorit.webz.cz

Podsvícení tlačítek u Favorita r.v. 94 - Autor John

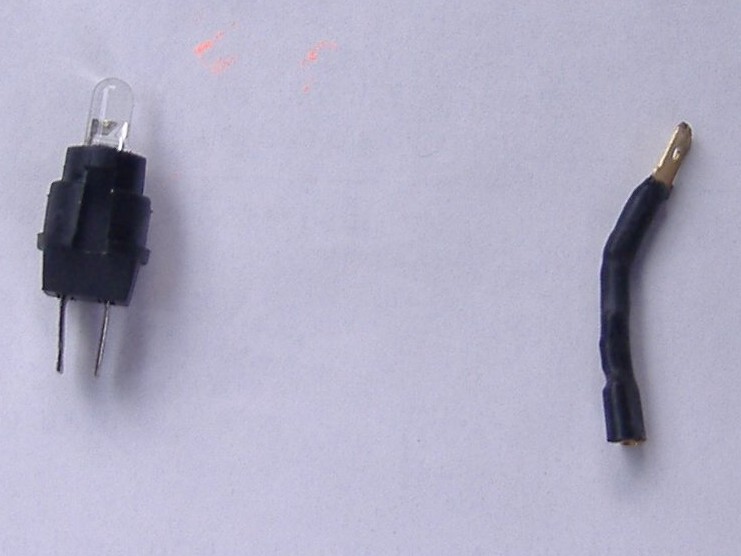

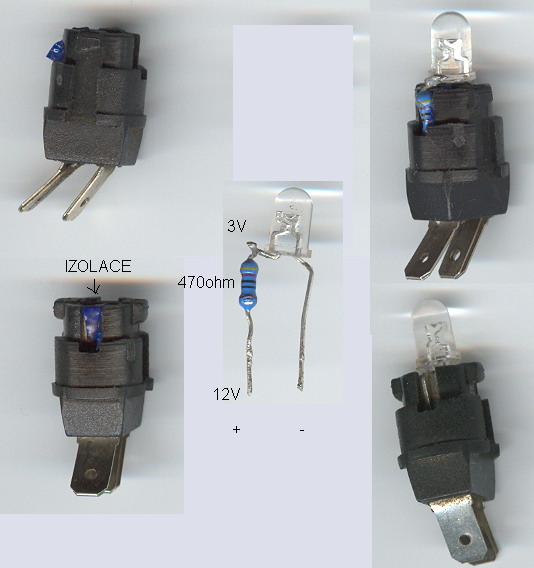

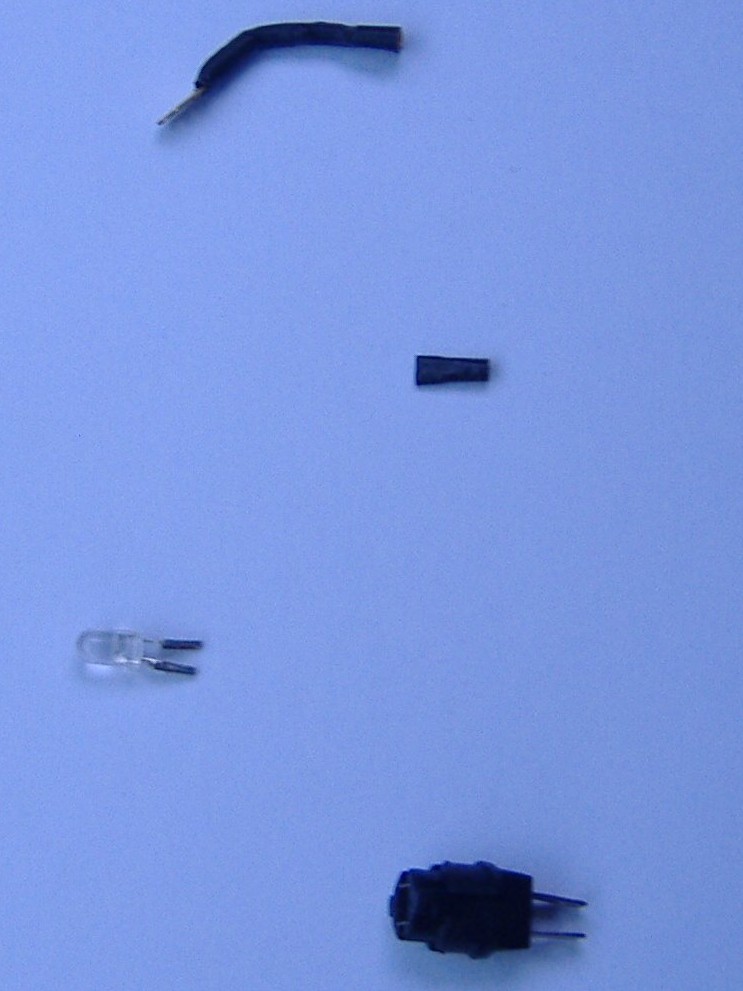

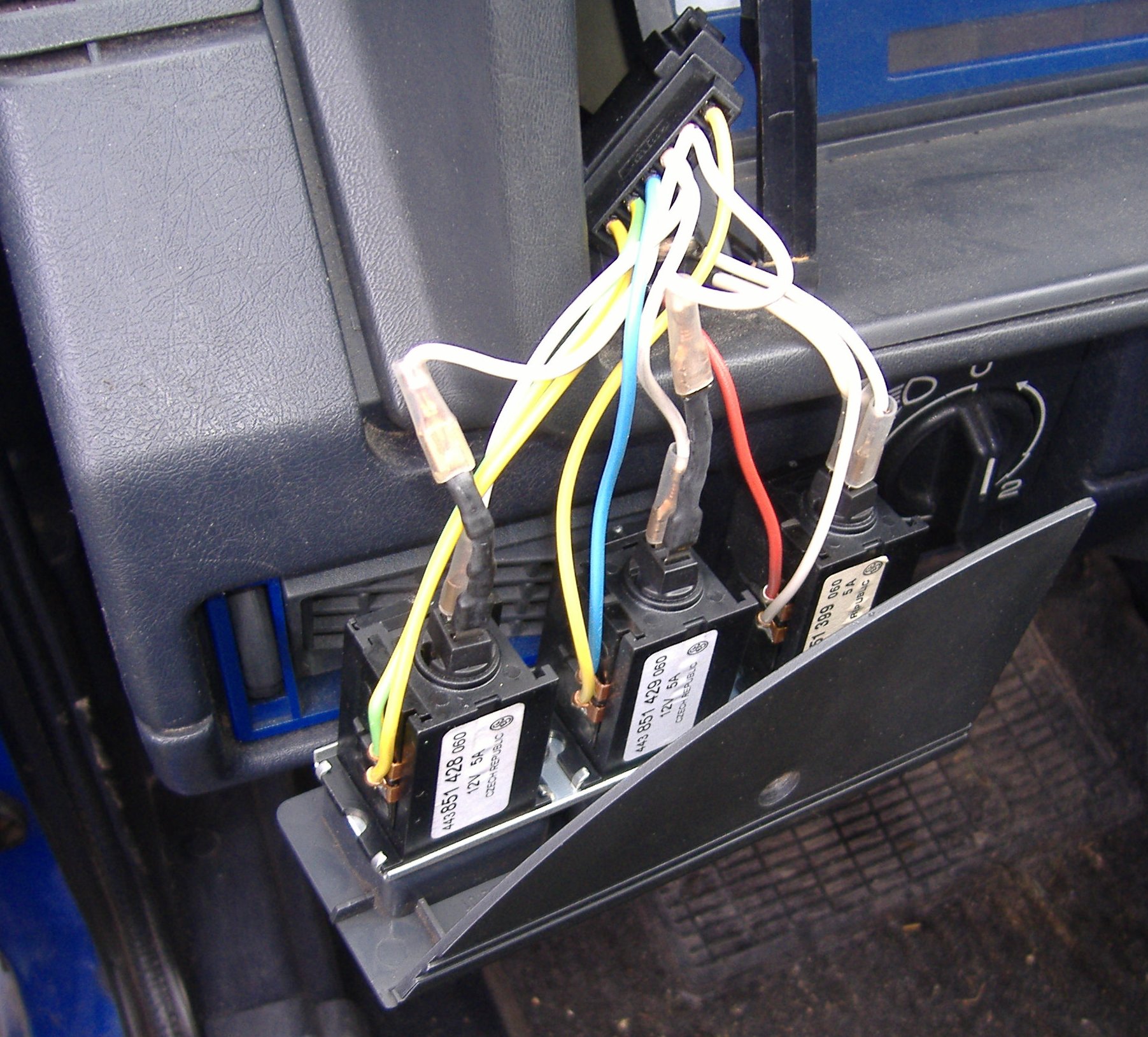

Z důvodu abych nezničil patici původní žárovky jsem záměnu žárovkyčky za LED řešil následovně:       LED diodu jsem upravil zatočením nožiček dle nákresu a následným propájením nožiček cínem. Vzhledem k riziku zkratu jsem mezi tyto nové nožičky vložil kousek smršťovačky (asi 3mm průměr) a celé jsem to nasunul do původní patice žárovičky. OPATRNĚ NOŽIČKY SE MAJÍ TENDECI OHNOUT TĚSNĚ U SAMOTNÉ LED.       Na nožičky odpůrku jsem napájel autokonektory (samec samice - na každou stranu jeden) a zaizoloval smršťovačkou. Takto upravený odpůrek stačí napojit mezi přívodní drát a patici žárovičky respektive LED diody. Vše by mělo být jasné z přiložených fotografií. Kontakt na autora návodu: john.22@seznam.cz

Po porovnání s předešlím návodem na těchto stránkách jsem nezjistil rozdíl v paticích u Favorita r.v. 90 a mým z r.v. 94 ale shledal jsem, že jde o ty samé patice a moje zapojení je zřejmě jen méně náročné na práci při úpravě
