LED stroboskop - náhodný optický efekt - Autor Peter Cs
Tato úprava je nepovolená pro provoz na pozemních komunikacích - viz FAQ

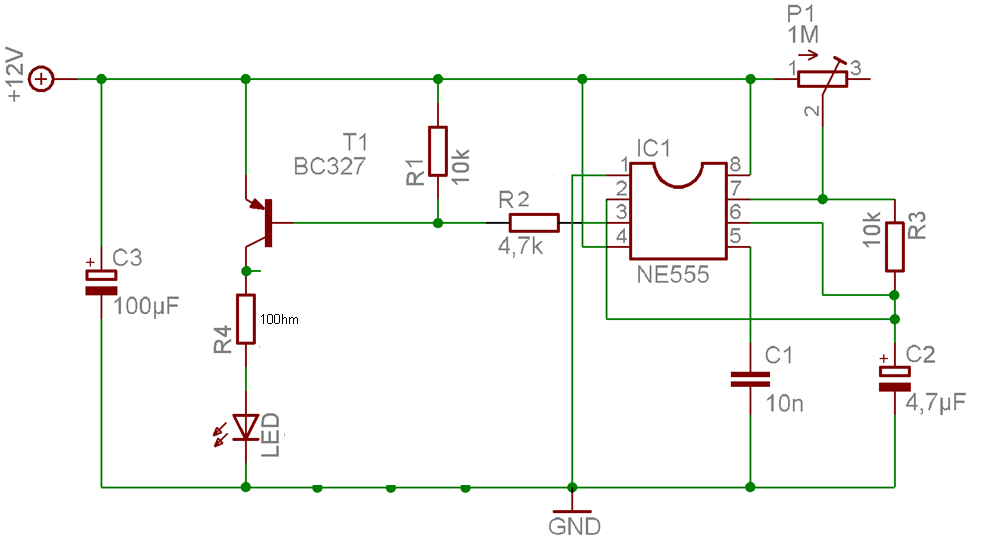

Uz davnejsie sa chystam prispiet k tejto stranke jednym zapojenim stroboskopu, ktory som vymyslel, lebo ma uz viacero ludi ziadalo ci by som im nevedel spravit nejaky lacny stroboskop.      Co sa tyka efektu som sa chcel vyhnut beznym obycajnym efektom (ktore blikaju ako svetlo na bicykel,...monotonne...blablabla) Chcel som stroboskopy s nahodnym blikanim. Dlho som rozmylal ze ako to vlastne spravym, skusal som rozne zapojenia, hladal rozne IO.      Nakoniec ma napadlo ze preco by mal ovladat bliaknie len jeden nejaky obvod, ked sa da celkom jednoducho spravit obycajny multivibrator z NE555 viackrat a na kazdom nastavit trocha odlisnu frekvecniu. :-)) a stalo sa. Ako to vlastne funguje?      Je to strasne jednoduche, su pouzite 4 zapojenia multivibratora (vis schema) na kazdom z nich je na výstupe zapojena jedna LEDka a do obidvoch svetiel su zavedene dve a dve z nich. Tim sa dociely opticky (nie elektronicky) nahodne blikanie stroboskopov v svetlometoch.      Co sa tyka dalsej vyhody je pouzitie roznych farieb. Ja som robil zatial cisto biely, a zeleno biely. Spravil som aj cerveno biely (kamos chcel aby sa mu hodilo k cervenej skodovke) ale som mu ich radsej nedal, lebo po skuske v garazi sa mi zdalo akoby to bola sanitka alebo nieco podobne....takze radsej cervene nieee!

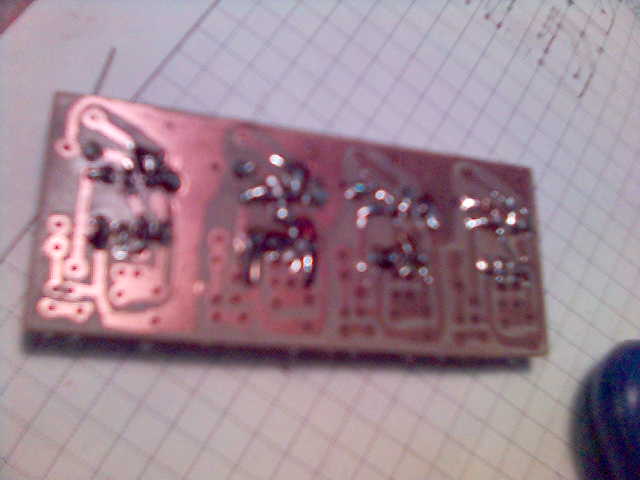

Popis schématu:      Tranzistor staci pouzit obycajny NPN nejaky BC...co sa tyka odporu seriovo s LED-kou bol najprv v origi scheme 470 ohm, ale som ho stlacil na 100ohm....verte mi uz asi pol roka funguje vsetky 3 stroboskopy s tymto zapojenim a nic im nie je. :-), hlavne nestrkat LED-ky prilis blizko halogenom ako to spravil kamos (ma totiz 100W dialkove) roztopia sa ako nic.:-))      Dosku plosneho spoja mam na papiery, takze ju neviem poslat, ale navrhnut take jednoduche zapojenie podla mna nie je nic tazke.

Celekova cena co sa tyka suciastok nepresahuje 100Kč a efekt je skoro ako originalny z obchodu, lenze na tych z obchodu sa neda zvolit nahodny efekt, len menit frekvencia a su drahsie...===>o nicom!      Dalsi upgrade tohoto zapojenie co sa chystam spravit je, aby bliakali na hudbu. Vyzaduje to len upravit trosku zapojenie pridanim tranzistora paralelne k povodnemu, ktoreho baza bude ovladana signalom privedeneho bud zo subika alebo z jedneho predneho repraka, cez nejaky prepinac, aby sa to dalo prepiant (hudba / nahodne blikanie) Vsetko je uz vymyslene len to musim spravit a vyskusat. Potom poslem aj o tom zapojeni nejake zaujimavosti.      Dufam ze sa vam zapojenie bude lubit, a vyuzijete ho....Dakujem ze som mohol aspon trosku prispiet k ,,home made auto tuningu,, :-) S pozdravom, Peter Cs - Kontakt na autora návodu: csepe@zoznam.sk
