Stavba subwooferu Pioneer - Autor dj_diablo

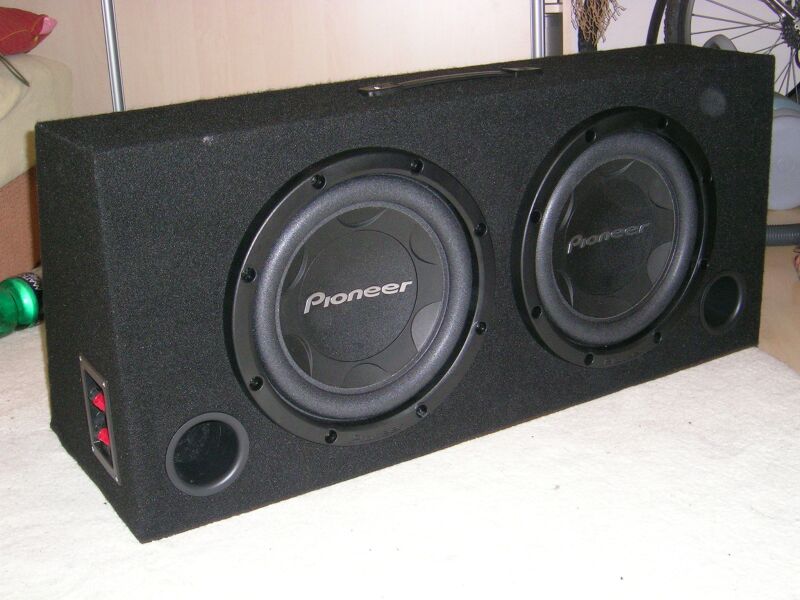

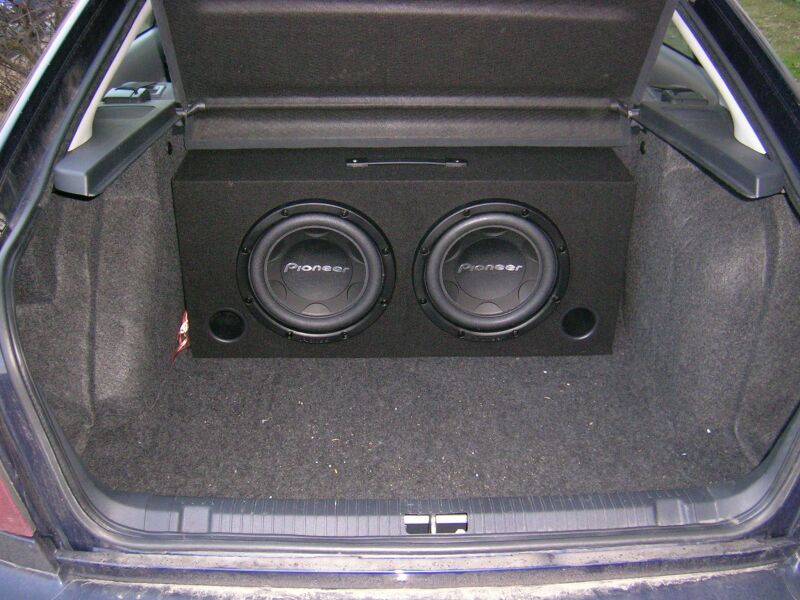

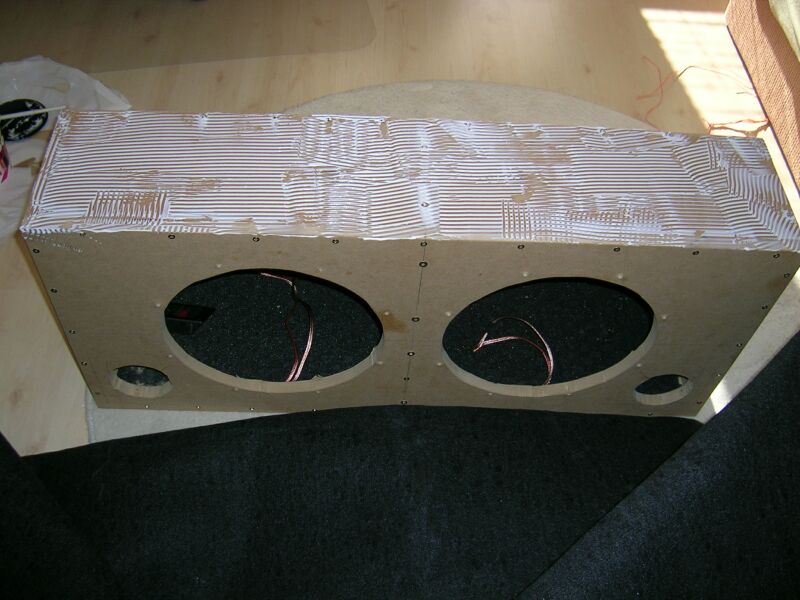

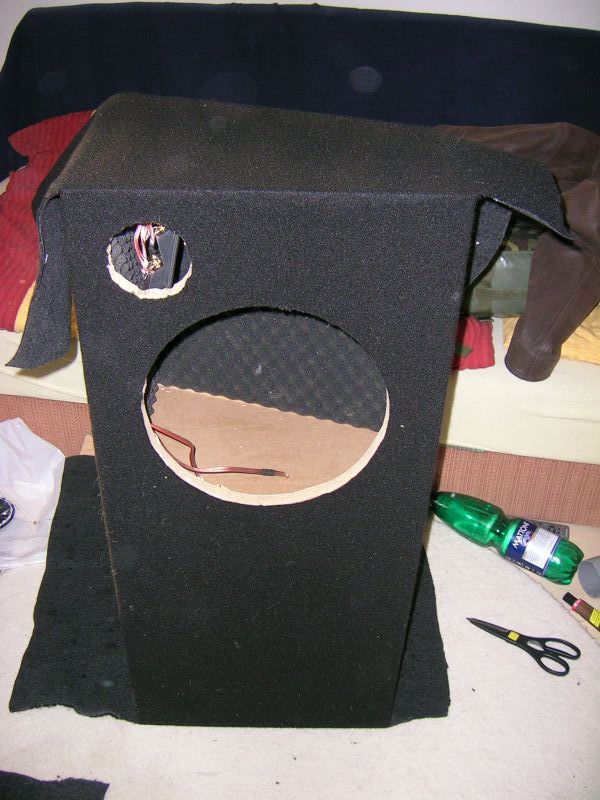

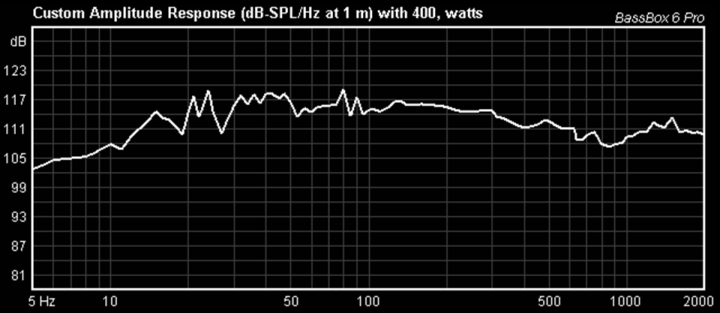

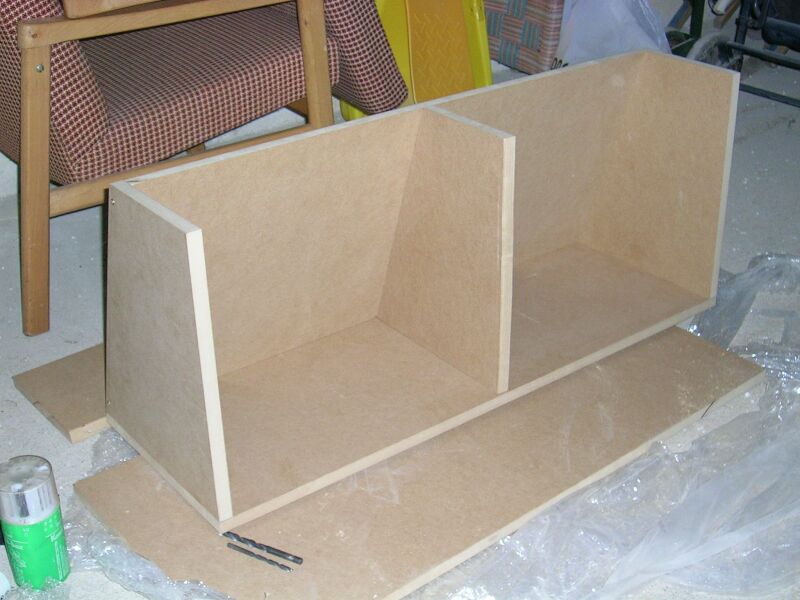

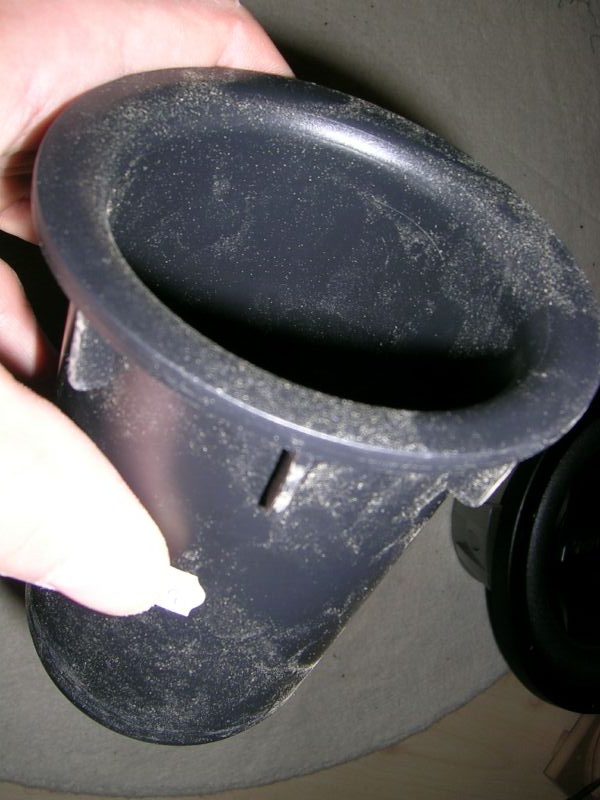

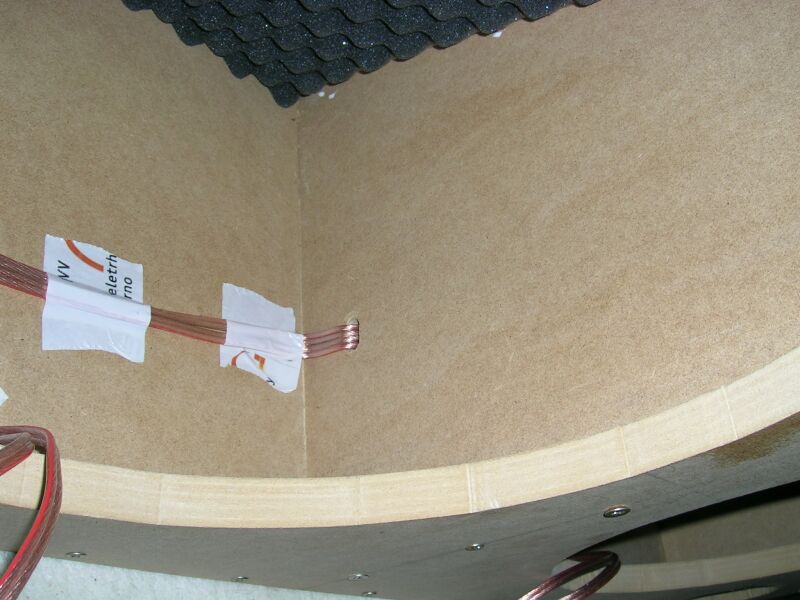

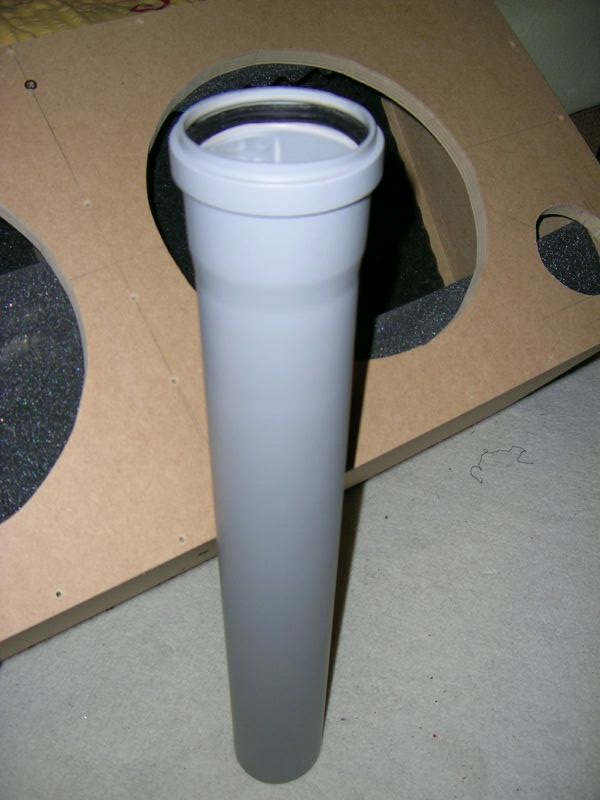

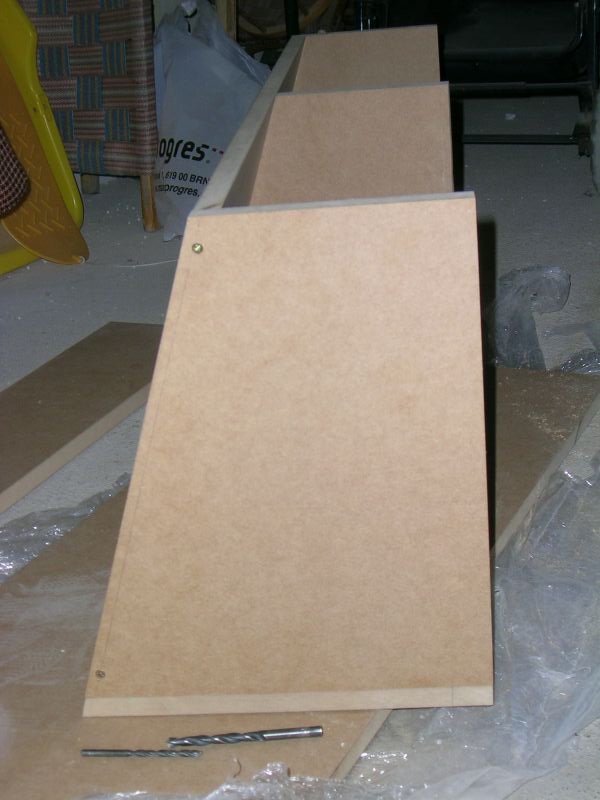

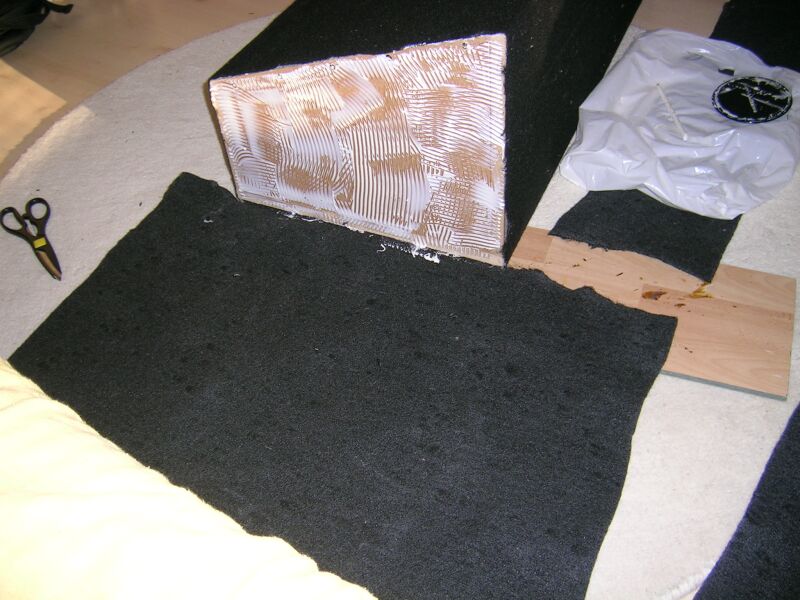

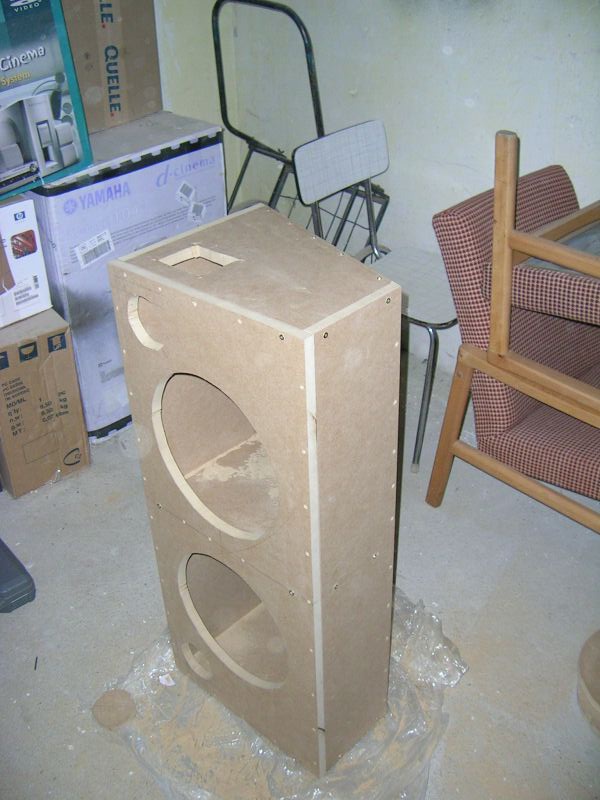

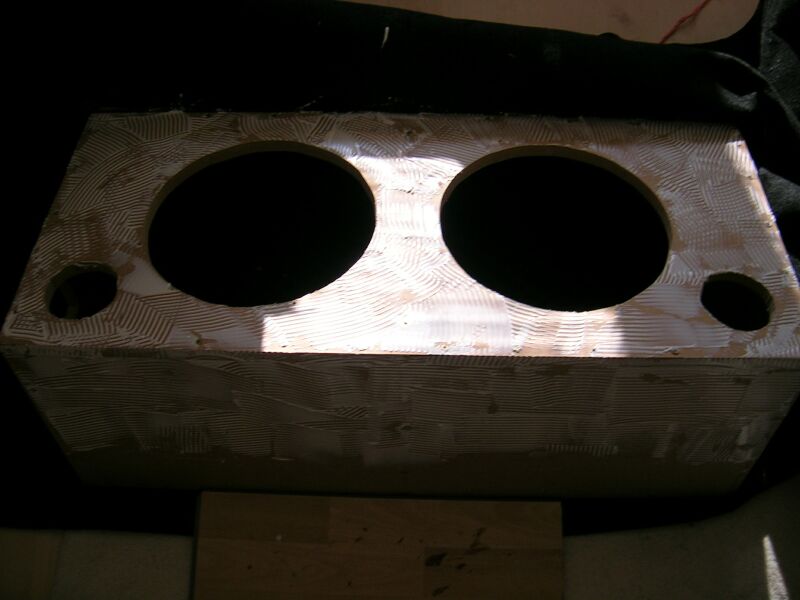

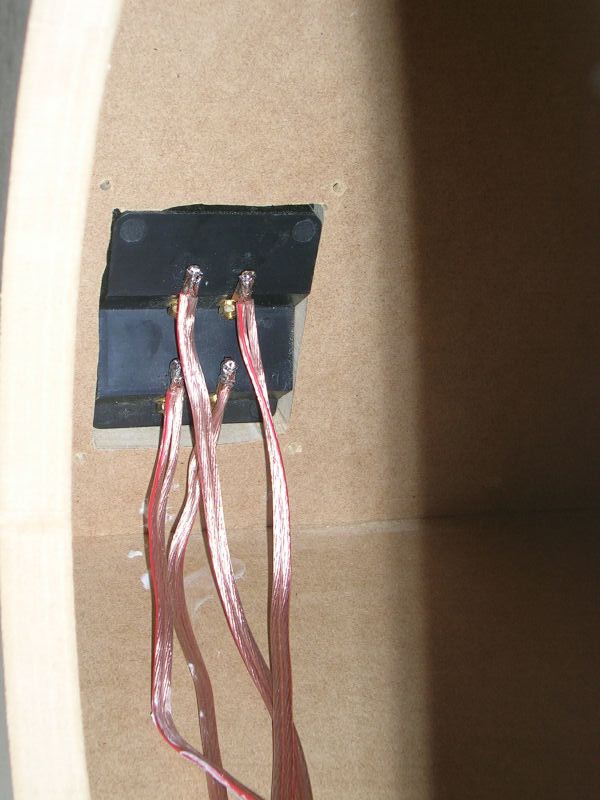

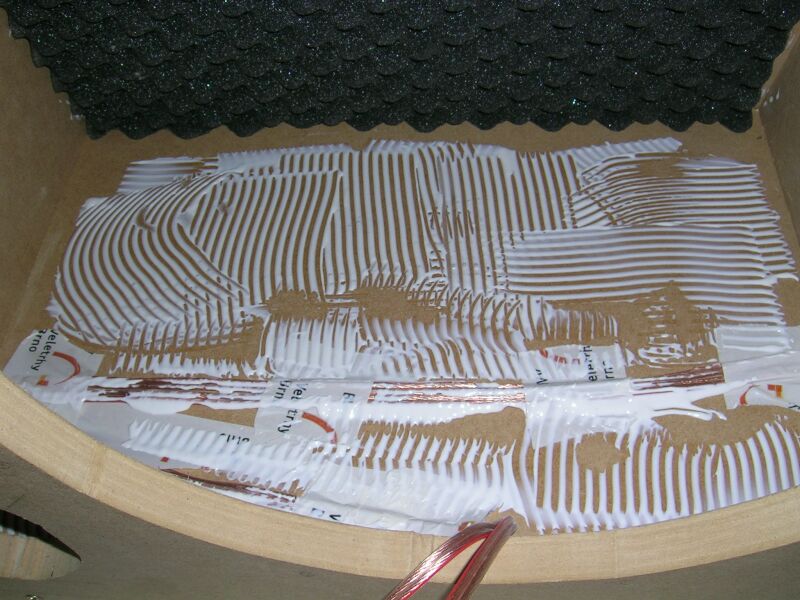

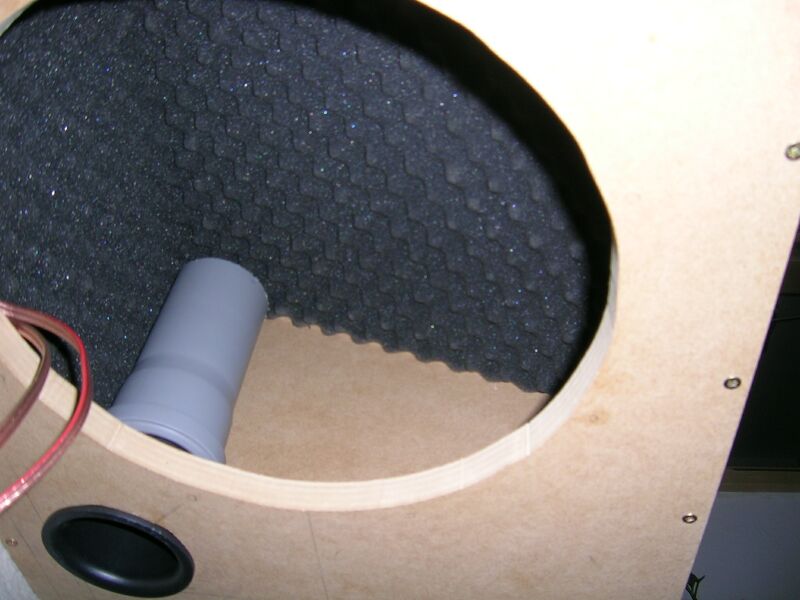

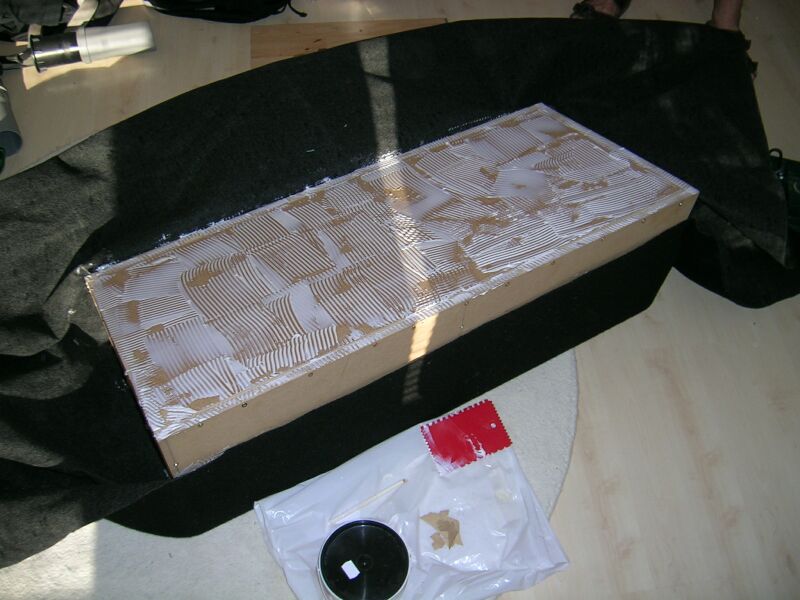

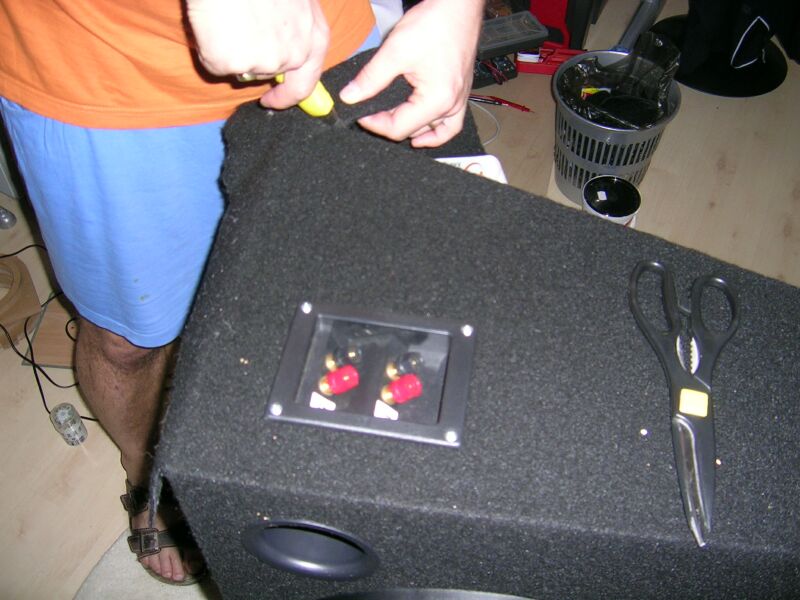

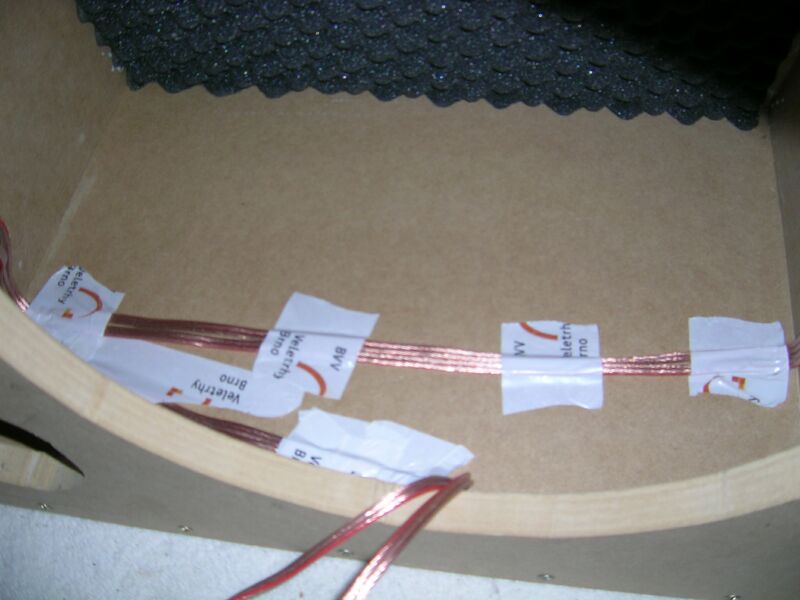

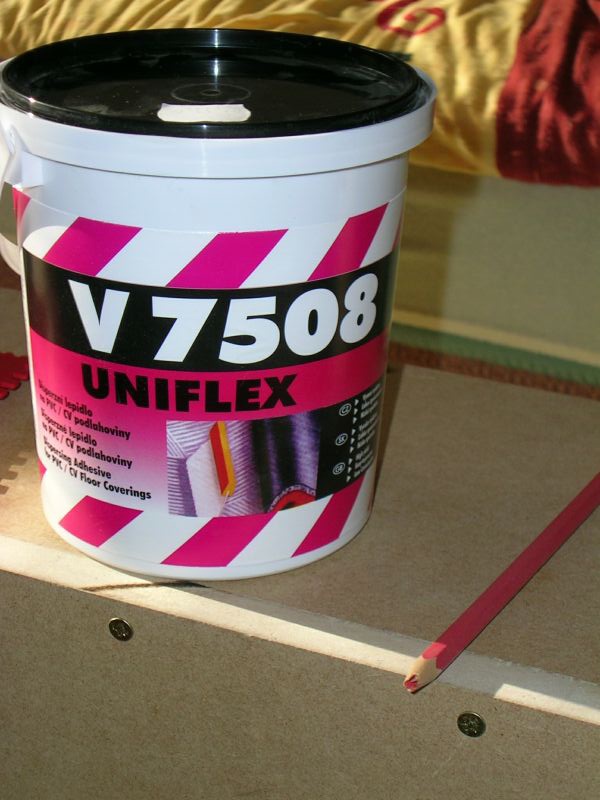

Úvodem bych chtěl naznačit, že se nejedná o podrobný návod, nýbrž o technologický postup stavby subwooferu, který má za úkol nasměrovat vás a odhalit případné nedostatky předešlých instalacích.      Spoléhám, že jistý teoretický základ z elektroniky máte, tak nebudu zbytečně rozebírat mnohokrát omílaná témata ohledně průřezu kabelů, apod..      Pro výpočet a simulaci byl využit program BassBox 6 Pro a WinISD. Použitý materiál a komponenty: 1. 1. reproduktor Pioneer TS-W306C…2 ks…5200,- 2. reproduktorový kabel o silném průměru…cca 2,5m…75,- 3. bassreflexový nátrubek o průměru 70mm…2 ks…120,- 4. novodurová trubka o průměru 70mm pro nadstavení BR nátrubků…2 ks…60,- 5. potahovaátkanina na reproboxy…2x2 m…500,- 6. tlumící panely (akustická pěna) - 190,- 7. svorkovnice…1 ks…50,- 8. rukojeť…1 ks…40,- 9. lepidlo na potahovou tkaninu, truhlářské lepidlo, tmel, stěrka…vše 1 ks…350,- 10. vruty…cca 100 ks 11. MDF deska o síle minimálně 18mm (v ceně je i nařezání)…1000,- Pracovní postup: 1. Nařežeme MDF na potřebné díly (rozměry jsou závislé od vlastních potřeb, držíme se objemu 35l na reproduktor ). Pokud si nejste jisti výpočtem, pak vhodný program, který dokáže navrhnout i rozměry ozvučnice je již výše zmiňovaný BassBox 6 Pro. 2. Začneme skládat díly k sobě tak, že na spoje použijeme truhlářské lepidlo. Vruty vždy zapustíme a rozmístíme se vzdáleností cca 80mm. 3. V další fázi rozmístíme otvory pro bassreflexové nátrubky, reproduktory, misku se svorkovnicí a vyřízneme. 4. Po vykroužení otvorů nesmíme zapomenout dobře utěsnit spáry uvnitř bedny, popřípadě i zvenčí. Použil jsem obyčejný akrylátový tmel na parkety v tubě. 5. Před vytlumením ozvučnice je třeba napájet svorkovnici a přivést kabeláž k otvorům pro reproduktory. 6. Nyní můžeme začít s výtlumem. Ozvučnice byla vypočítána pro slabé až střední tlumení, proto jsem zvolil molitanové tlumící panely. Pro samotné lepení použijeme netoxické lepidlo. Lepidlo také využijeme při čalounění. Nastříháme z molitanového panelu potřebné tvary a rozměry a nalepíme. 7. V této fázi bednu očalouníme. Tkaninu nachystáme tak, abychom ji mohli ukončit ze spodní strany bedny. Přesahy na bocích ponecháme minimálně na výšku boxu. Mezi jednotlivými fázemi necháme lepidlo trochu zaschnout (cca 30 minut, plna tvrdost po 48 hodinách). Můžeme si také pomoci fénem. 8. V konečné fázi subwoofer osadíme. Začneme bassreflexovým nátrubkem (volil jsem 203mm, laděný na 34 Hz). Poté osadíme reproduktory a nakonec podle libosti například rukojeť nebo gumové nožky. Rukojeť velmi doporučuji, protože box váží poměrně hodně a s rukojetí se lépe přenáší. Technické údaje o reproduktoru: Name: TS-W306C Type: Standard one-way driver Company: Pioneer Electronics Inc. Comment: Za správnost dat nerucím No. of Drivers = 1 Fs = 32,6 Hz Qhms = 8,34 Vas = 55,58 liters Xmax = 8,7 mm Sd = 490, sq.cm Qes = 0,37 Re = 2,915 ohms Le = 2,14 mH Z = 4, ohms Pe = 400, watts Technické údaje reproboxu: Type: Vented Box Shape: Prism, slanted front Vb = 34,86 liters Fb = 34,91 Hz QL = 6,997 F3 = 20,86 Hz Fill = normal No. of Vents = 1 Vent shape = round Vent ends = one flush Dv = 70, mm Lv = 203,6 mm Výsledná charakteristika: Závěrem bych chtěl moc poděkovat Ládíkovi Holubářovi za vyříznutí dílů z MDF a tátovi za pomoc při stavbě. Kontakt: dj_diablo, hovanec@centrum.cz
